สาระสำคัญภายในบทความ

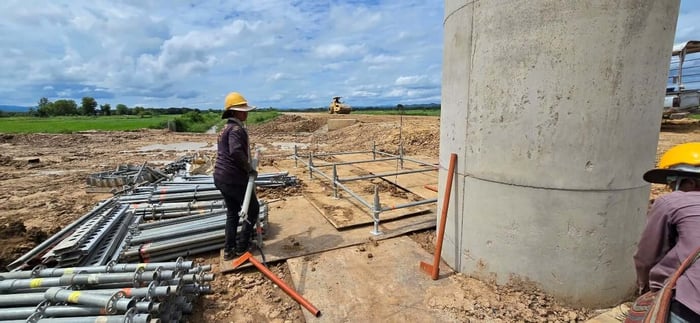

Jack Base และ U-Head เป็นอุปกรณ์สำคัญของระบบนั่งร้านและระบบนั่งร้านรับแบบหล่อ (Shoring) ทำหน้าที่ทั้งปรับระดับและเป็นส่วนหนึ่งของเส้นทางการถ่ายแรงของระบบ
คำถามที่พบได้บ่อยในงานติดตั้งคือ Jack Base และ U-Head สามารถปรับยื่นออกมาได้มากแค่ไหน?
หลายคนอาจพิจารณาจากความยาวของตัว Jack เช่น หากก้านยาว 600 มม. ก็อาจเข้าใจว่าสามารถปรับยื่นได้เกือบเต็มความยาว แต่ในทางปฏิบัติ ความยาวของอุปกรณ์ไม่ได้หมายถึงระยะยื่นที่สามารถใช้งานได้ทั้งหมด
การกำหนดระยะยื่นจึงควรพิจารณาทั้งข้อกำหนดของมาตรฐาน รูปแบบของระบบนั่งร้าน และหลักทางวิศวกรรมประกอบกัน
หลักที่ 1: พิจารณาระดับสมาชิกแนวนอนชั้นแรก
ตาม มยผ. 1571-62 มาตรฐานการติดตั้งและการตรวจสอบโครงสร้างนั่งร้าน สำหรับนั่งร้านแบบท่อและข้อต่อ กำหนดให้ตงนั่งร้าน คานนั่งร้าน และตัวยึดโยงในระนาบที่ระดับชั้นที่ 1 ติดตั้งให้ใกล้แผ่นรองเสามากที่สุด โดยมีระยะเหนือแผ่นรองเสา ไม่เกิน 0.45 เมตร หรือ 45 ซม.
หลักการนี้ทำให้เห็นว่า หาก Jack Base ถูกปรับสูงมาก ตำแหน่งสมาชิกแนวนอนชั้นแรกก็อาจสูงตามไปด้วย
อย่างไรก็ตาม ตัวเลข 45 ซม. ไม่ควรถูกตีความว่าเป็นระยะยื่นสูงสุดของ Jack Base สำหรับนั่งร้านทุกประเภท เพราะข้อกำหนดดังกล่าวระบุสำหรับนั่งร้านแบบท่อและข้อต่อ การนำไปใช้กับระบบอื่นจึงต้องพิจารณารูปแบบและรายละเอียดของระบบนั้นประกอบด้วย
หลักที่ 2: พิจารณาสัดส่วนความยาวของก้าน Jack
อีกหลักเกณฑ์หนึ่งที่เกี่ยวข้องโดยตรงคือ สัดส่วนของก้าน Jack ที่ยื่นออกจากปลายเสานั่งร้าน
มยผ. 1571-62 ระบุสำหรับแผ่นรองเสาแบบปรับระดับว่า ก้านที่ยื่นจากปลายเสานั่งร้านต้อง ไม่เกินร้อยละ 50 ของความยาวส่วนก้าน และมีหลักเกณฑ์ในลักษณะเดียวกันสำหรับ U-Head
ตัวอย่างเช่น หากก้าน Jack มีความยาว 600 มม.
50% ของ 600 มม. = 300 มม. หรือ 30 ซม.
ดังนั้น ต้องแยกให้ออกระหว่าง “ความยาวของ Jack” กับ “ระยะก้านที่ยื่นออกจากเสานั่งร้าน” เพราะเป็นคนละเรื่องกัน
ทำไมยิ่ง Jack ยื่นมาก ยิ่งต้องระวัง?
เหตุผลสำคัญทางวิศวกรรมคือ เมื่อก้าน Jack ยื่นออกจากจุดรองรับมากขึ้น ความยาวอิสระของแกนก็เพิ่มขึ้น
เมื่ออุปกรณ์ต้องรับแรงอัด จึงต้องพิจารณาเรื่อง เสถียรภาพ การโก่งเดาะ (Buckling) ความเยื้องศูนย์ของแรง รวมถึงแรงด้านข้าง มากขึ้นตามไปด้วย
เพราะฉะนั้น Jack Base และ U-Head ควรถูกใช้เพื่อ ปรับระดับของระบบ ภายในขอบเขตที่กำหนด ไม่ควรใช้เป็นวิธีหลักในการชดเชยความสูงของนั่งร้านมากเกินไป
แล้วควรกำหนดระยะ Jack Base และ U-Head อย่างไร?
ในทางปฏิบัติ ไม่ควรนำตัวเลขเพียงค่าเดียวไปใช้กับนั่งร้านทุกระบบ แต่ควรพิจารณาอย่างน้อย 3 เรื่องร่วมกัน ได้แก่ ข้อกำหนดของมาตรฐาน ข้อกำหนดของระบบหรือผู้ผลิต และผลการออกแบบทางวิศวกรรม
หากมีหลายเงื่อนไขที่เกี่ยวข้องและให้ค่าระยะยื่นแตกต่างกัน ควรพิจารณาใช้ เงื่อนไขที่เข้มงวดกว่า พร้อมตรวจสอบว่าการติดตั้งจริงยังเป็นไปตามแบบและข้อกำหนดของระบบ
สิ่งสำคัญคือ Jack Base และ U-Head ไม่ใช่เพียงอุปกรณ์สำหรับเพิ่มหรือลดความสูง แต่เป็น ส่วนหนึ่งของระบบรับและถ่ายแรง ดังนั้น ระยะยื่นจึงควรถูกกำหนดตั้งแต่ขั้นตอนการออกแบบ และต้องตรวจสอบอีกครั้งหลังการติดตั้งก่อนนำระบบนั่งร้านไปใช้งาน
FAQs
1. Jack Base ยาว 600 มม. สามารถปรับยื่นได้ 600 มม. หรือไม่?
ไม่ควรตีความเช่นนั้น ความยาวรวมของอุปกรณ์กับระยะก้านที่ยื่นใช้งานเป็นคนละเรื่อง ต้องตรวจสอบข้อกำหนดของมาตรฐาน ระบบนั่งร้าน และการออกแบบประกอบกัน
2. หลัก 50% ของ Jack Base คิดอย่างไร?
มยผ. 1571-62 ระบุถึงส่วนก้านที่ยื่นจากปลายเสานั่งร้านไม่เกิน 50% ของความยาวส่วนก้าน ตัวอย่างเช่น ก้านยาว 600 มม. 50% เท่ากับ 300 มม. หรือ 30 ซม.
3. ทำไม Jack Base ยื่นมากจึงต้องระวัง?
เพราะเมื่อระยะยื่นเพิ่มขึ้น ความยาวอิสระของแกนก็เพิ่มขึ้น ทำให้ต้องพิจารณาเรื่องเสถียรภาพ การโก่งเดาะ แรงเยื้องศูนย์ และแรงด้านข้างมากขึ้น
4. มยผ. กำหนดคานชั้นแรกไม่เกิน 45 ซม. สำหรับนั่งร้านทุกประเภทหรือไม่?
ไม่ใช่ ตัวเลข 0.45 เมตรที่กล่าวถึงในบทความนี้เป็นข้อกำหนดสำหรับ นั่งร้านแบบท่อและข้อต่อ จึงไม่ควรนำไปใช้เป็นข้อกำหนดตรงสำหรับนั่งร้านทุกประเภทโดยไม่ตรวจสอบรายละเอียดของระบบ
5. สรุปแล้วควรปรับ Jack Base และ U-Head เท่าไร?
ควรตรวจสอบข้อกำหนดของมาตรฐาน ข้อกำหนดของระบบหรือผู้ผลิต และการคำนวณทางวิศวกรรมร่วมกัน หากมีหลายเงื่อนไขที่เกี่ยวข้อง ควรใช้ค่าที่เข้มงวดกว่าเป็นหลักในการออกแบบและติดตั้ง
