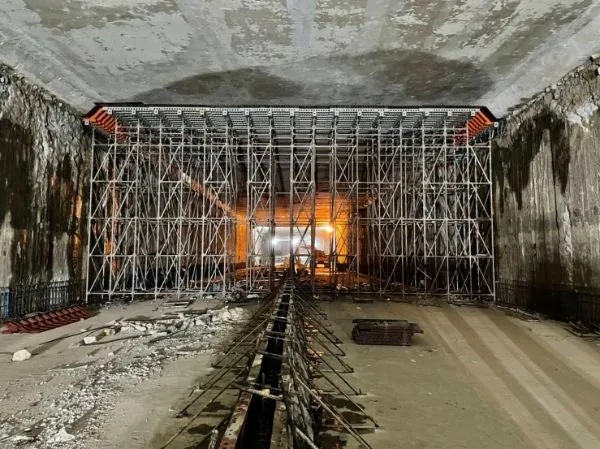

RING SYSTEM SCAFFOLD​  นั่งร้านลิ่มล็อค Ø60.2 mm.



แข็งแรง รับน้ำหนักได้ 2-15 ตัน/ตารางเมตร



ทนทาน โดยการชุบ Hot dip Galvanize



ลิ่มล็อคประกอบง่าย



ขนส่งได้อย่างเต็มพิกัด



สินค้ามาตรฐานยุโรป EN Standard

เหมาะสำหรับงาน

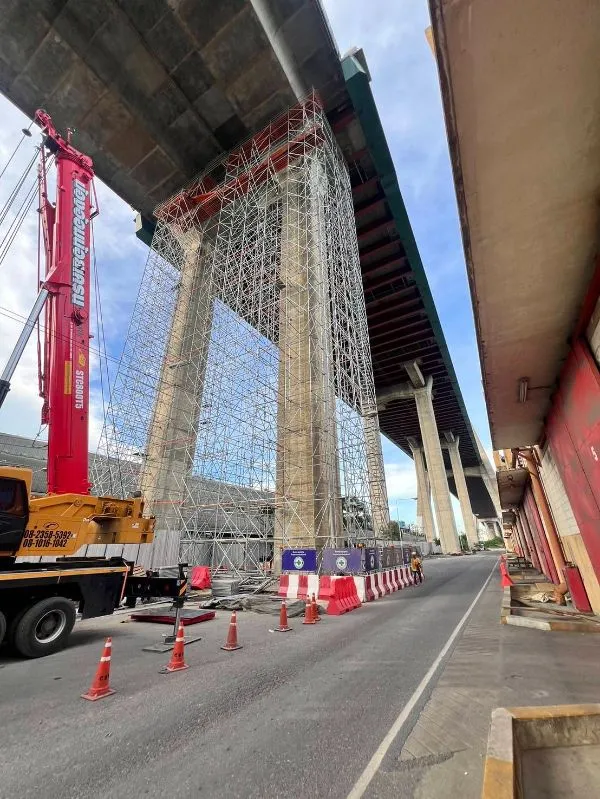

งานก่อสร้างสะพาน



รองรับการหล่อคาน หรือเสา



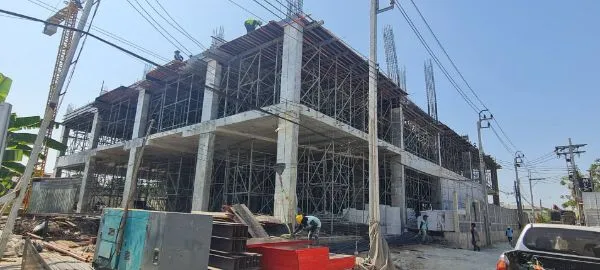

อาคารโครงสร้างขนาดใหญ่



รองรับโครงเหล็ก



ใช้กับงานที่สูง

Jack Base ขาปรับระดับนั่งร้าน Material STK 400

J48601G Ø48.2 mm. T 5.0 mm. L 600 mm.



U Head ยูเฮด Material STK 400

U48601G Ø48.2 mm. T 5.0 mm. L 600 mm.



ประกอบง่าย



ใช้ได้ทั้งแบบกำแพง แบบพื้น แบบเสา



มีของพร้อมใช้งาน



ทนทานด้วยการชุบผิวกัลวาไนซ์ และ พรีกัลวาไนซ์



ลดต้นทุนในการขนส่ง

เหมาะสำหรับงาน

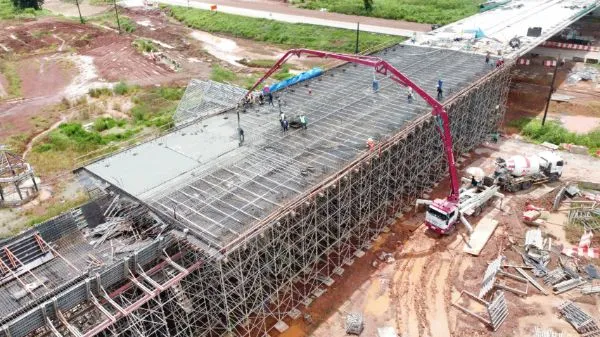

งานก่อสร้างสะพาน



รองรับการหล่อคาน หรือเสา



อาคารโครงสร้างขนาดใหญ่



รองรับโครงเหล็ก



ใช้กับงานที่สูง

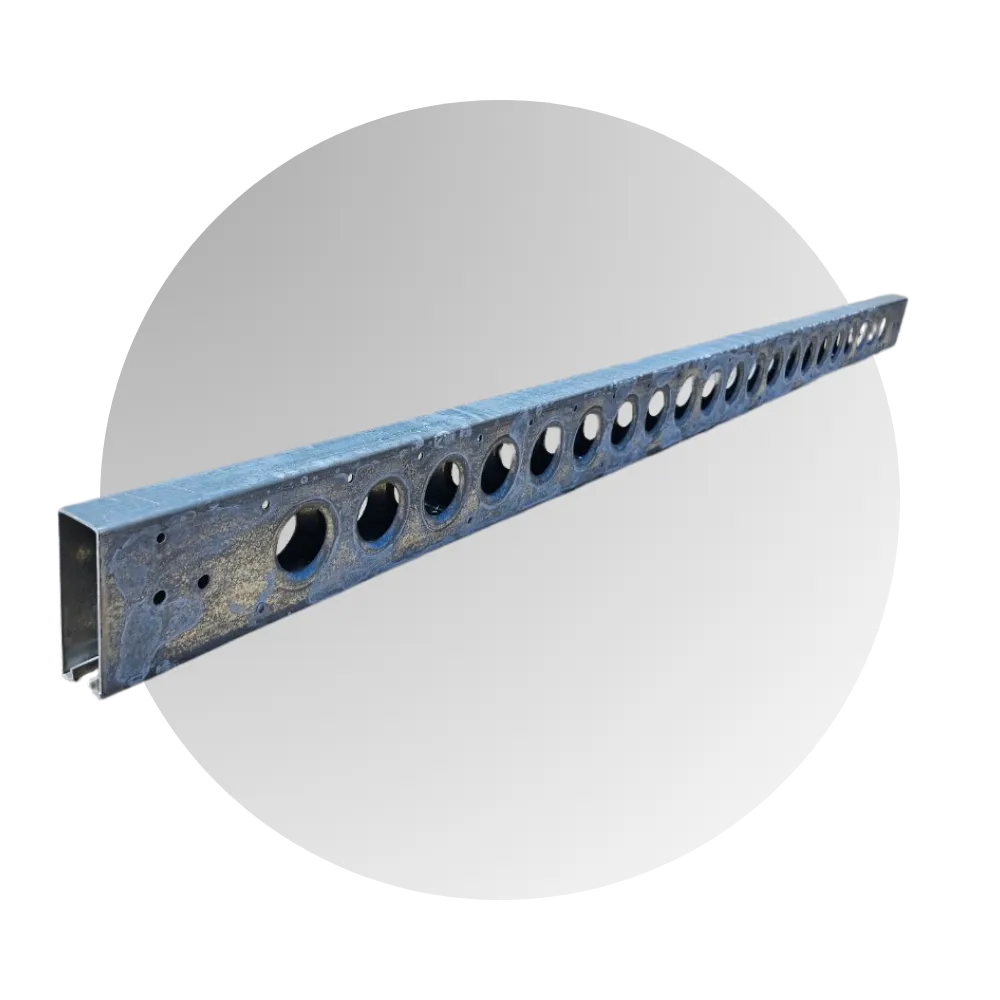

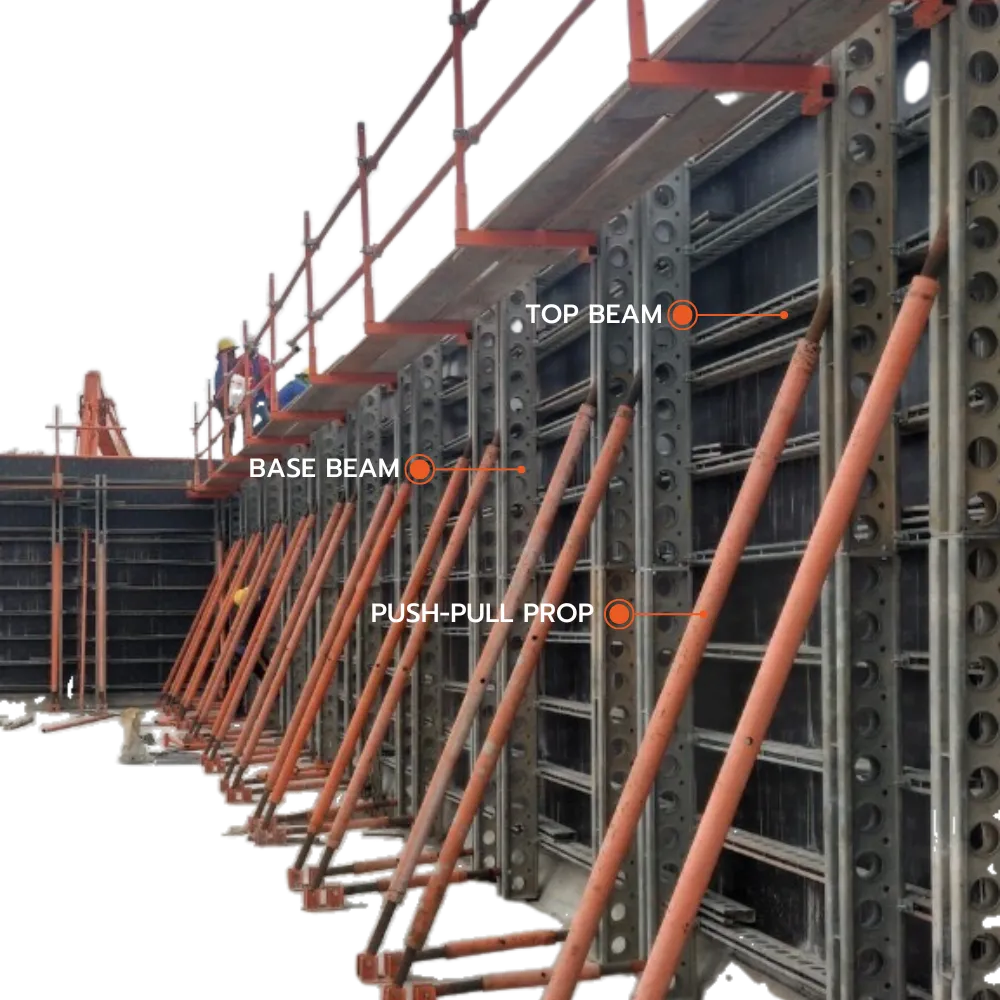

Top Beam

Base Beam

Top Beam to Base Beam Clamp

Tie Rod

Wing Nut

Water Stop

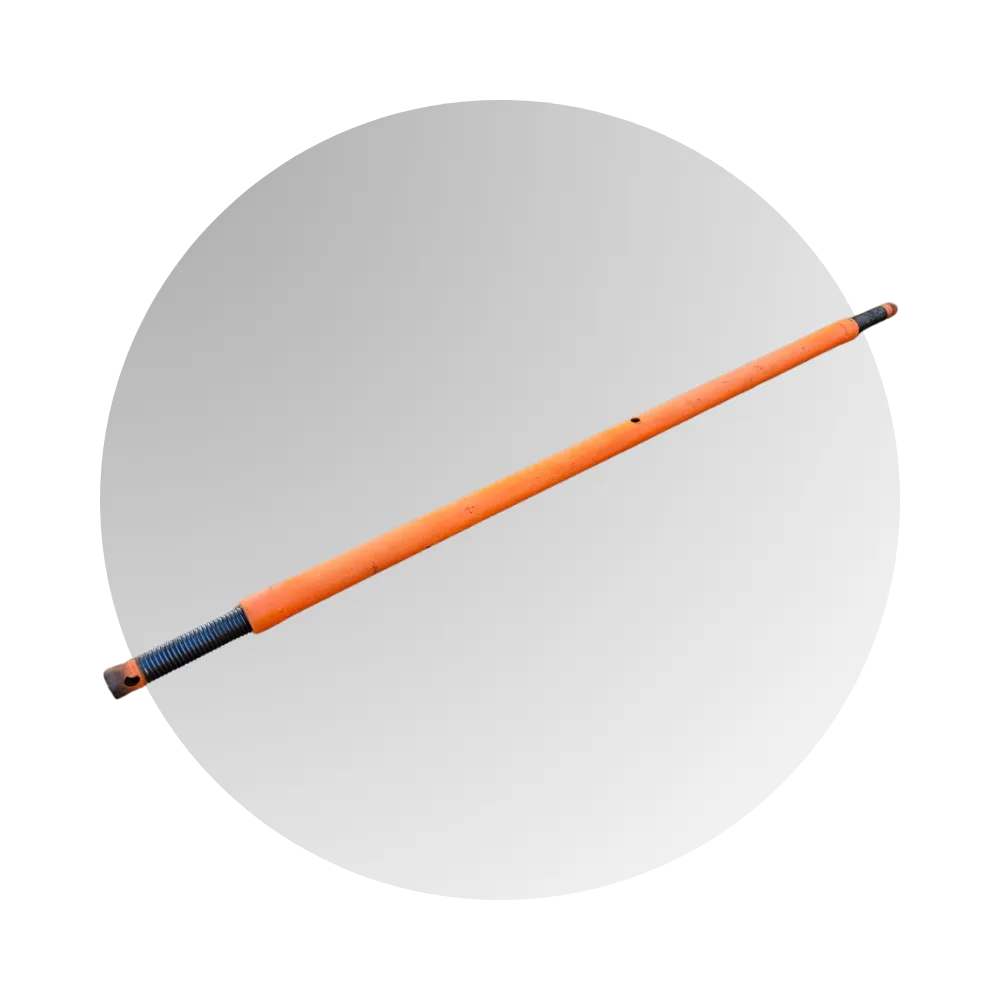

Push Pull Prop

7

1

4

Sub-Vertical เสาเสริม Material STK 500
V62025 Ø60.2 mm. T: 3.2 L: 0.25 m.
V62050 Ø60.2 mm. T: 3.2 L: 0.5 m.

2

Basic Socket ฐานรับเสาชั้นแรก Material STK 500
V62020 Ø60.2 mm. T: 3.2 mm. 0.2 m.

Horizontal แขน Material STK 500

These are light-duty system, Not for heavy-duty system.

Vertical เสา  Material STK 500
V61100 Ø60.2 mm. T: 3.2 mm. L: 1.0 m.
V61150 Ø60.2 mm. T: 3.2 mm. L: 1.5 m.
V61200 Ø60.2 mm. T: 3.2 mm. L: 2.0 m.
V61300 Ø60.2 mm. T: 3.2 mm. L: 3.0 m.

3

5

6

Diagonal ทแยง Material STK 500
D60615 Ø48.6 mm. T:2.3 mm. 0.6 x 1.5 m.
D60915 Ø48.6 mm. T:2.3 mm. 0.9 x 1.5 m.
D61215 Ø48.6 mm. T:2.3 mm. 1.2 x 1.5 m.
D61515 Ø48.6 mm. T:2.3 mm. 1.5 x 1.5 m.
D61815 Ø48.6 mm. T:2.3 mm. 1.8 x 1.5 m.
D62415 Ø48.6 mm. T:2.3 mm. 2.4 x 1.5 m.

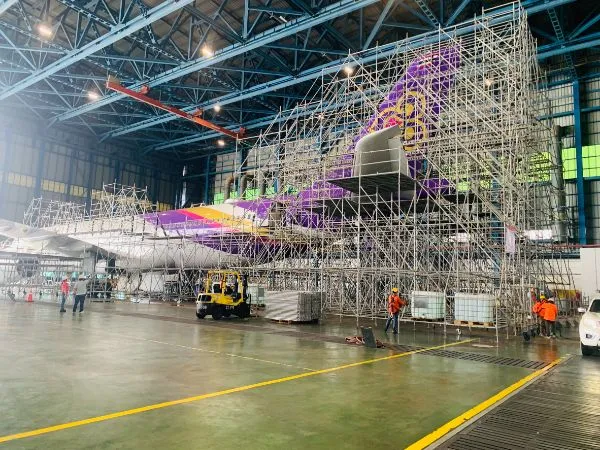

RING SCAFFOLD นั่งร้านลิ่มล็อค Ø48.6 mm.



ปลอดภัยกว่าด้วย มาตรฐาน EN Standard



แข็งแรงกว่า รับน้ำหนักได้มากถึง 3 ตัน/ตร.ม.



ทนสนิมกว่า ชุบผิว Hot dip Galvanize



ง่ายกว่า ระบบลิ่มล็อคทำให้ประกอบติดตั้งง่าย



ทำให้งานเร็วขึ้น ด้วยท่อขนาดเล็กลง



มั่นใจมากขึ้น โครงสร้างมั่นใจ ไม่สั่นโยกเหมือนนั่งร้านทั่วไป

เหมาะสำหรับงาน



ชุดนั่งร้านบันได นั่งร้านหอเลื่อน



นั่งร้านเพื่อทำงาน หรือใช้ซ่อมบำรุงที่สูง



งานนั่งร้านที่ต้องการมาตรฐานความปลอดภัยสากล



งานเวทีคอมเสิร์ต งานอีเว้นท์



งานรับพื้นความหนา 30-150 cm



งานรับน้ำหนัก 1-5 ตัน/ตร/ตร.ม.

1

Jack Jack Base ขาปรับระดับนั่งร้าน Meterial STK 400

J38601G Ø38.5 mm. T 4.0 mm. L 600 mm.



U-Head ยูเฮด Material STK 400

J38601G Ø38.5 mm. T 4.0 mm. L 600 mm.

Vertical เสา Meterial STK 500
V31100 Ø48.6 mm. T:2.5 mm. L:1.0 m.
V31150 Ø48.6 mm. T:2.5 mm. L:1.5 m.
V31200 Ø48.6 mm. T:2.5 mm. L:2.0 m.
V31300 Ø48.6 mm. T:2.5 mm. L:3.0 m.

Diagonal ทแยง Materiral STK 500
D31218 Ø42.7 mm. T:2.3 mm. 1.2 x 1.8 m.
D31518 Ø42.7 mm. T:2.3 mm. 1.5 x 1.8 m.
D31220 Ø42.7 mm. T:2.3 mm. 1.2 x 2.0 m.
D31520 Ø42.7 mm. T:2.3 mm. 1.5 x 2.0 m.
D31820 Ø42.7 mm. T:2.3 mm. 1.8 x 2.0 m.
D32420 Ø42.7 mm. T:2.3 mm. 2.4 x 2.0 m.

2

3

4

Horizontal แขน Material STK 500
H33060 Ø42.7 mm. T: 2.3 mm. L: 0.6 m.

H33090 Ø42.7 mm. T: 2.3 mm. L: 0.9 m.

H33120 Ø42.7 mm. T: 2.3 mm. L: 1.2 m.

H33150 Ø42.7 mm. T: 2.3 mm. L: 1.5 m.

H33180 Ø42.7 mm. T: 2.3 mm. L: 1.8 m.

H33240 Ø42.7 mm. T: 2.3 mm. L: 2.4 m.

5

6

Pank พื้น
F26512 265 x 1200 mm.
F26515 265 x 1500 mm.
F26518 265 x 1800 mm.
F55012 550 x 1200 mm.
F55015 550 x 1500 mm.
F55018 550 x 1800 mm.

Stair บันได

W: 0.53 m. x L: 1.8 m. x H: 2.0 m.

W: 0.53 m. x L: 1.8 m. x H: 1.0 m.



Handrail ราวบันได

Ø1-1 / 4 T: 20 mm.

ระบบแบบหล่อคอนกรีต FORMWORK SYSTEM

Specifications:

● Dimension: Height 135 mm. x Width 50 mm. x Thickness 2.3 mm.

           Engineering Properties:

           ● E (Elastic Modulud) = 200 GPa

           ● F (Yield Street) = 365 MPa

           ● I (Moment of Street) = 365 = MPa

           ● M (Allowable Bending Moment) = 5.5 kNm

           ● V (Allowable Shear Forec) = 17kN

1

2

Material: SM490A

           ● Hot dip galvanizing to reduce corrosion and rust

           ● E (Elastic Modulus) = 2,040,000 kgf/cm2

             Fy (Yield Stress) = 3600 kgf/cm2

             Ixx (Moment of Inertia) = 1260 cm4

3

4

Tie Rod 15/17 mm.

D Thread, P: 10mm. , Material : S45C

- Breaking Load 14.50 Tons

5

Wing Nut 17 mm. D Thread, P: 10 mm.

Base: 100 mm. Material: FCD450

- Breaking Load 20 Tons

6

Water Stop 17 mm. D Thread, P: 10 mm.

Hex: 30 mm. L: 50 mm. Material: FCD450

- Breaking Load 20.09 Tons

7

Threaded Tube Ø 48.2 mm

Tube Ø 60 mm T: 3.2 mm.

1

2

6

3

5

4

7

4

2

3

1

Horizontal แขน

Vertical เสา

Diagonal ทแยง

Jack Base

ขาปรับระดับนั่งร้าน

7

U Head ยูเฮด

3

Vertical เสา

5

Horizontal แขน

6

Diagonal ทแยง

4

Sub-Vertical เสาเสริม

1

2

Jack Base

ขาปรับระดับนั่งร้าน

Basic Socket ฐานรับเสาชั้นแรก
