เมื่อต้องออกแบบนั่งร้านสูง คำถามที่หลายคนนึกถึงก่อนคือ
“นั่งร้านรับน้ำหนักได้กี่ตัน?”
แต่ในทางวิศวกรรม เรื่องนี้เป็นเพียงส่วนหนึ่งเท่านั้น

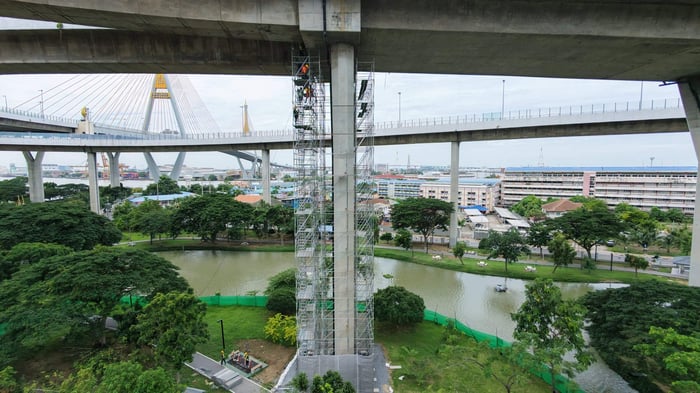

จากกรณีศึกษา Working Platform สูงประมาณ 35 เมตร สำหรับงานเปลี่ยนแผ่นยางรองสะพานภูมิพล เราสามารถหยิบหลักการออกแบบที่น่าสนใจมาอธิบายแบบง่าย ๆ ได้ 4 เรื่อง
1. ต้องรู้ก่อนว่า “มีน้ำหนักอะไรอยู่บนโครงสร้าง”
ก่อนถามว่านั่งร้านรับได้เท่าไร ต้องตอบให้ได้ก่อนว่า นั่งร้านต้องรับอะไรบ้าง
กรณีศึกษานี้มีน้ำหนักตัวนั่งร้านรวมประมาณ 17.8 ตัน และกำหนด Live Load สำหรับคนและอุปกรณ์บนพื้นที่ทำงานไว้ที่ 200 kg/m² รวมถึง Service Load จากลักษณะงานของโครงการ
หลักการสำคัญคือ Load แต่ละประเภทจะถูกถ่ายผ่านโครงสร้างลงไปยังขานั่งร้านและฐานด้านล่าง
ดังนั้น การออกแบบจึงต้องเริ่มจาก Load ที่เกิดขึ้นจริงจากการใช้งาน
2. ไม่ใช่แค่รู้ Capacity แต่ต้องรู้ Load ต่อขา
เมื่อทราบน้ำหนักแล้ว ขั้นต่อไปคือดูว่าแรงเหล่านั้นกระจายลงขานั่งร้านอย่างไร
ในกรณีศึกษานี้ Load ที่นำมาตรวจสอบต่อขาอยู่ที่ประมาณ 1.97 ตัน/ขา
ขณะที่ข้อมูลผลทดสอบระบบนั่งร้าน 4 ขาให้ Maximum Load 26.39 ตัน และเมื่อใช้ Safety Factor 2.0 รายการคำนวณกำหนด Allowable Load ไว้ประมาณ 3.29 ตัน/ขา
จึงผ่านการตรวจสอบภายใต้เงื่อนไขของโครงการนี้
สิ่งสำคัญจึงไม่ใช่เพียงคำว่า “รับได้กี่ตัน” แต่คือ “งานจริงส่ง Load ลงมาเท่าไร เมื่อเทียบกับกำลังที่ยอมให้ใช้”
3. นั่งร้านสูงไม่ได้เจอแค่แรงจากด้านบน
ถ้าน้ำหนักกำลังกดโครงสร้างลงด้านล่าง แรงลมก็กำลังผลักโครงสร้างจากด้านข้าง
สำหรับช่วงความสูงมากกว่า 20–40 เมตร รายการคำนวณของโครงการนี้กำหนด Wind Load ที่ 120 kg/m²
จึงต้องมีการพิจารณาระบบค้ำยันและการยึดนั่งร้านเข้ากับโครงสร้างตามแบบ เพื่อให้ระบบสามารถรองรับแรงด้านข้างตามเงื่อนไขที่ออกแบบไว้
นี่คือเหตุผลที่นั่งร้านสูงไม่สามารถดูเฉพาะ Vertical Load แล้วจบได้
4. สุดท้าย Load ทั้งหมดต้องลงสู่พื้น
ไม่ว่านั่งร้านด้านบนจะออกแบบดีเพียงใด แรงทั้งหมดสุดท้ายต้องถูกถ่ายลงสู่ฐาน
กรณีศึกษานี้ใช้ขานั่งร้าน 34 ขา และมี Total Leg Load ในรายการคำนวณประมาณ 67 ตัน ก่อนนำไปพิจารณาการกระจายน้ำหนักลงพื้นที่รองรับ
นี่เป็นหลักวิศวกรรมที่เข้าใจได้ง่ายมาก:
โครงสร้างด้านบนแข็งแรง แต่พื้นที่รองรับด้านล่างไม่เหมาะสม ระบบโดยรวมก็ยังมีปัญหาได้
ดังนั้น การสำรวจพื้นและสภาพฐานก่อนติดตั้งจึงเป็นส่วนหนึ่งของการออกแบบนั่งร้าน
นั่งร้านสูง ต้องคิดเป็น “ระบบ”
จากตัวอย่างนี้จะเห็นว่า การออกแบบนั่งร้านสูงไม่ได้มีสูตรเดียวหรือดูตัวเลข Capacity เพียงค่าเดียว
แต่เป็นความสัมพันธ์ระหว่าง
Load → กำลังของนั่งร้าน → แรงด้านข้าง → ค้ำยัน → ฐานรองรับ
และนี่คือเหตุผลที่นั่งร้านสูง 35 เมตรสองโครงการ แม้จะสูงเท่ากัน ก็อาจต้องออกแบบแตกต่างกัน
เพราะ ความสูงเป็นเพียงหนึ่งในข้อมูลของการออกแบบ ไม่ใช่คำตอบทั้งหมด
หมายเหตุ: ตัวเลขทั้งหมดในบทความนี้เป็นข้อมูลจากกรณีศึกษาเฉพาะโครงการ ไม่ควรนำไปใช้เป็นค่าการออกแบบของโครงการอื่นโดยตรง
FAQs
1. นั่งร้านสูงต้องคำนวณอะไรบ้าง?
อย่างน้อยต้องพิจารณา Load ที่เกิดขึ้น กำลังรับน้ำหนักของระบบ แรงด้านข้าง ระบบค้ำยัน และฐานรองรับตามเงื่อนไขของงาน
2. นั่งร้านรับน้ำหนักได้กี่ตันต่อขา?
ไม่มีตัวเลขเดียวที่ใช้แทนนั่งร้านทุกระบบและทุกเงื่อนไข ต้องอ้างอิงข้อมูลของระบบและรูปแบบการติดตั้งที่นำมาออกแบบ
3. ทำไมนั่งร้านสูงต้องคำนวณแรงลม?
เพราะแรงลมกระทำด้านข้างกับโครงสร้าง และเป็นอีก Load ที่ต้องพิจารณาในการออกแบบนั่งร้านสูง
4. Safety Factor คืออะไร?
ในบริบทของผลทดสอบที่ใช้ในกรณีศึกษานี้ Safety Factor ถูกนำมาใช้ในการกำหนดค่ากำลังที่ยอมให้ใช้จากกำลังทดสอบ เพื่อไม่ออกแบบใช้งานที่ระดับกำลังสูงสุดจากการทดสอบโดยตรง
5. นั่งร้านสูงเท่ากัน ใช้แบบเดียวกันได้หรือไม่?
ไม่จำเป็น เพราะ Load ระยะขา รูปทรง สภาพพื้นที่ การยึดกับโครงสร้าง และลักษณะการใช้งานของแต่ละโครงการอาจแตกต่างกัน
