Wing Nut (วิงนัท) : อุปกรณ์ล็อก Tie Rod ในงานแบบหล่อคอนกรีต

ในระบบแบบหล่อคอนกรีต Tie Rod ทำหน้าที่รับแรงดึงจากแรงดันคอนกรีต แต่สิ่งที่ทำให้ไทรอดสามารถทำงานได้อย่างสมบูรณ์ คือ Wing Nut (วิงนัท) อุปกรณ์ล็อกที่ทำหน้าที่ยึดปลายไทรอดเข้ากับแผ่นแบบหล่อให้มั่นคง

แม้จะเป็นอุปกรณ์ขนาดเล็ก แต่วิงนัทคือชิ้นส่วนที่รับและถ่ายแรงทั้งหมดจากแบบหล่อ หากวิงนัทไม่มีความแข็งแรงเพียงพอ อาจทำให้ระบบแบบหล่อเสียหายและเกิดความเสี่ยงด้านความปลอดภัยได้

ประวัติความเป็นมาของ Wing Nut ในงานแบบหล่อ

Wing Nut ถูกพัฒนาควบคู่กับระบบ Tie Rod ในยุโรปช่วงกลางศตวรรษที่ 20 เมื่ออุตสาหกรรมก่อสร้างเริ่มเปลี่ยนจากแบบหล่อไม้แบบดั้งเดิม ไปสู่ระบบแบบหล่อเหล็กและแบบหล่ออุตสาหกรรม

ในอดีต การยึดแบบหล่อใช้วิธีขันน็อตหกเหลี่ยมทั่วไป ซึ่งต้องใช้เครื่องมือและใช้เวลานาน

Wing Nut จึงถูกออกแบบให้มี “ปีก” สองด้าน เพื่อให้สามารถขันด้วยมือหรือเครื่องมือพื้นฐานได้อย่างรวดเร็ว ลดเวลาในการติดตั้ง และเพิ่มประสิทธิภาพการทำงาน

ปัจจุบัน Wing Nut กลายเป็นอุปกรณ์มาตรฐานในระบบแบบหล่อทั่วโลก

Wing Nut คืออะไร และทำงานอย่างไร

Wing Nut คือ น็อตชนิดพิเศษที่ใช้ร่วมกับ Tie Rod เพื่อทำหน้าที่ล็อกและถ่ายแรงจากไทรอดเข้าสู่แผ่นแบบหล่อ

หลักการทำงานคือ เมื่อขัน Wing Nut เข้ากับเกลียวของ Tie Rod แรงดึงที่เกิดขึ้นจากแรงดันคอนกรีต จะถูกถ่ายผ่าน

Wing Nut จึงต้องมีความแข็งแรงสูง เพื่อรองรับแรงดึงที่เกิดขึ้น

สำหรับ Wing Nut ที่ใช้กับ Tie Rod ขนาด 17 มม. สามารถรับกำลังได้ถึง 20 ตัน ซึ่งสูงกว่ากำลังของไทรอด เพื่อให้มั่นใจว่าจุดล็อกจะไม่เสียหายก่อน

วัสดุที่ใช้ผลิต: เหล็กหล่อเหนียว FCD45

Wing Nut คุณภาพสูง ผลิตจาก เหล็กหล่อเหนียวเกรด FCD45 (Ductile Cast Iron) ซึ่งเป็นวัสดุที่มีคุณสมบัติเด่น คือ

• ความแข็งแรงสูง
• ทนแรงดึงได้ดี
• ไม่แตกหักง่าย
• ทนต่อแรงกระแทก

โครงสร้างภายในของเหล็กหล่อเหนียวมีลักษณะเป็นกราไฟต์ทรงกลม ทำให้สามารถรับแรงได้ดีกว่าเหล็กหล่อทั่วไป คุณสมบัตินี้ทำให้ FCD45 เหมาะสำหรับใช้ผลิตอุปกรณ์ที่ต้องรับแรงสูง เช่น Wing Nut ในงานแบบหล่อคอนกรีต

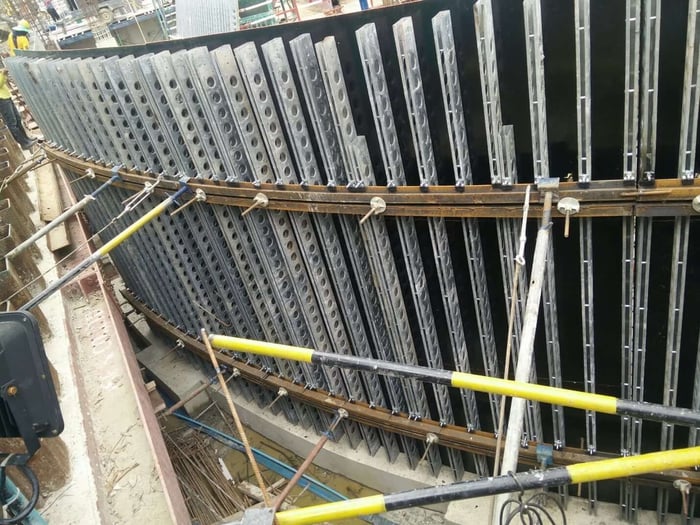

การใช้งาน Wing Nut ในงานก่อสร้าง

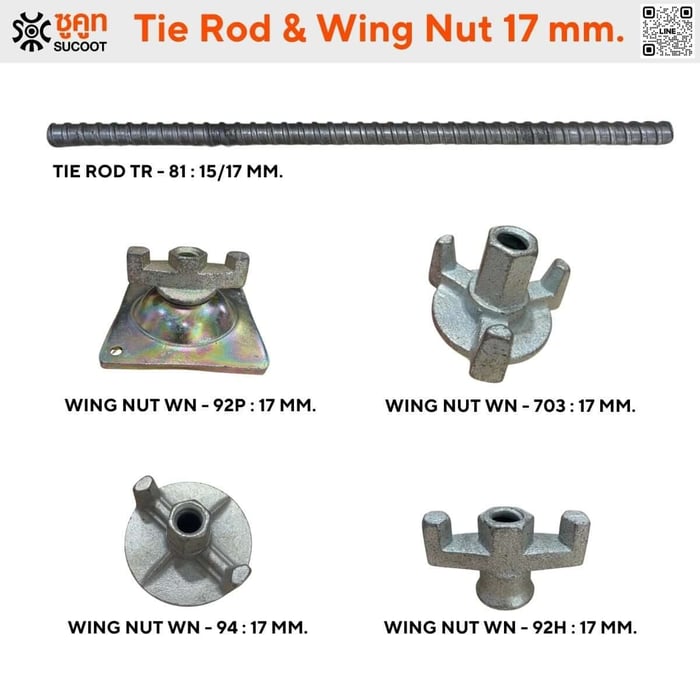

Wing Nut ใช้ร่วมกับ: Tie Rod ขนาด 17 มม. , เพลท (Plate)

โดยติดตั้งที่ปลายทั้งสองด้านของไทรอด

หน้าที่หลักคือ:

• ล็อกแบบหล่อให้แน่น
• รับแรงดึงจากไทรอด
• ควบคุมระยะของแบบหล่อ

Wing Nut ถูกออกแบบให้สามารถติดตั้งและถอดได้ง่าย ทำให้สามารถนำกลับมาใช้ซ้ำได้หลายครั้ง ช่วยลดต้นทุนในระยะยาว

ความสำคัญทางวิศวกรรม

ในเชิงวิศวกรรม Wing Nut ถือเป็น “จุดวิกฤต” ของระบบ Tie Rod

เนื่องจากเป็นจุดที่แรงทั้งหมดถูกรวมอยู่ หากเลือกใช้ Wing Nut ที่ไม่ได้มาตรฐาน อาจเกิดความเสียหาย เช่น เกลียวรูด แตกหัก  หรือหลุดจากระบบ  ซึ่งอาจนำไปสู่ความเสียหายของแบบหล่อและอุบัติเหตุ

ดังนั้น Wing Nut ต้องมีความสามารถในการรับแรงสูงกว่าหรือเท่ากับกำลังของ Tie Rod

สรุป

Wing Nut คืออุปกรณ์สำคัญที่ทำหน้าที่ยึดและถ่ายแรงในระบบ Tie Rod ของงานแบบหล่อคอนกรีต

การผลิตจากเหล็กหล่อเหนียว FCD45 และความสามารถในการรับแรงได้ถึง 20 ตัน ทำให้ Wing Nut มีความแข็งแรงและเหมาะสำหรับงานโครงสร้างที่ต้องการความปลอดภัยสูง

แม้จะเป็นอุปกรณ์ขนาดเล็ก แต่ Wing Nut คือชิ้นส่วนสำคัญที่ทำให้ระบบแบบหล่อทำงานได้อย่างสมบูรณ์

ในงานแบบหล่อคุณภาพสูง Wing Nut ไม่ใช่เพียงน็อต แต่คืออุปกรณ์ความปลอดภัยทางวิศวกรรม
