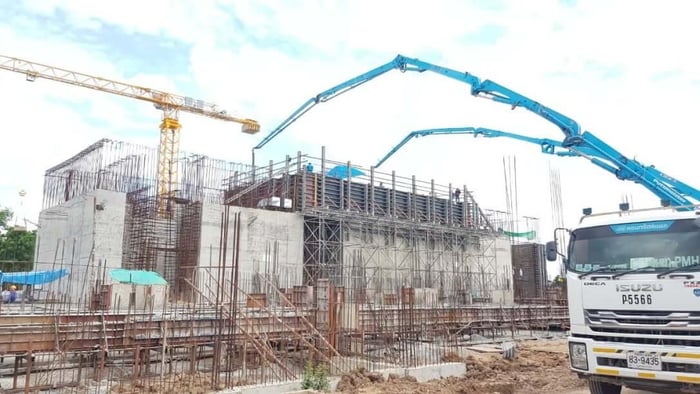

โครงการอาคารห้องรังสี : อำเภอองครักษ์ จังหวัดนครนายก และความท้ายทายในงานแบบหล่อคอนกรีต

อาคารหลังนี้เป็น Radiation Facility สำหรับติดตั้งเครื่องรังสีภายในอาคาร จัดเป็นโครงสร้างที่ต้องการความมั่นคงสูง (Critical Structure) และจะต้องออกแบบหล่อคอนกรีต (Formwork Design)

SUCOOT รับผิดชอบงานในส่วนต่อไปนี้:

• ออกแบบหล่อคอนกรีต (Formwork Design)
• คำนวณแรงและกำหนดระยะติดตั้ง
• วางแผนการใช้งานและให้เช่าอุปกรณ์
• แนะนำการติดตั้งหน้างาน
• ตรวจสอบความแข็งแรงก่อนการเทคอนกรีต

ขนาดโครงสร้าง

• Foundation หนา 3 เมตร
• ผนังคอนกรีต สูง 6 เมตร หนา 3 เมตร
• พื้น Roof Slab หนา 3 เมตร

โครงสร้างระดับนี้จัดเป็น Mass Concrete Structure อย่างเต็มรูปแบบ ไม่ใช่งานแบบหล่อทั่วไป

ระยะเวลาดำเนินงาน

ประมาณ 6 เดือน : ภายใต้ข้อจำกัดด้านเวลาที่เร่งด่วน เนื่องจากโครงการใกล้หมดสัญญาก่อสร้าง

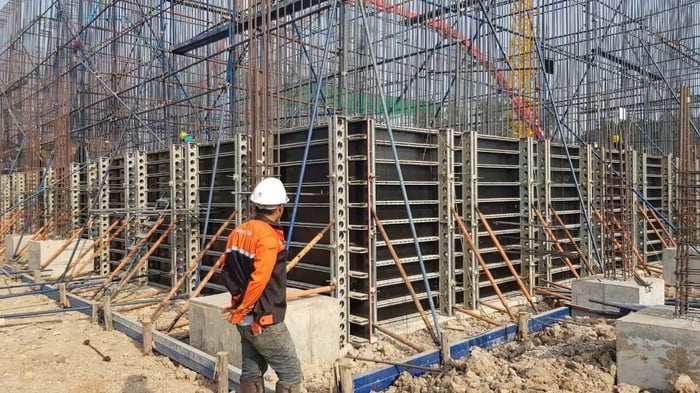

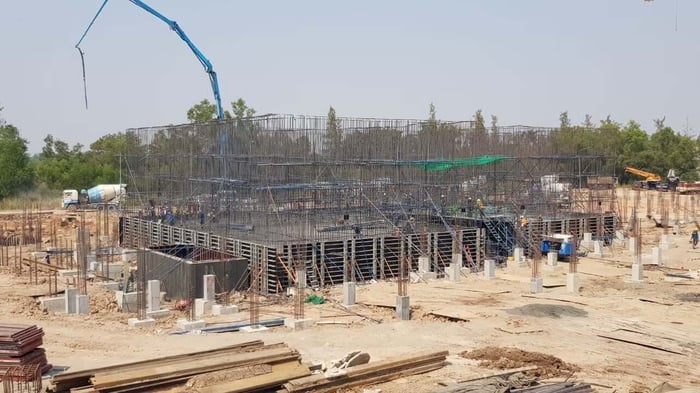

ระบบแบบหล่อผนังคอนกรีต หนา 3 เมตร

ความท้าทายหลัก : ผนังสูง 6 เมตร และหนา 3 เมตร
แรงดันคอนกรีตสดคำนวณตามมาตรฐาน ACI

• แรงดันออกแบบ ≈ 3 ตัน/ตร.ม.
• แรงดันสูงสุดที่ประเมิน ≈ 3.8 ตัน/ตร.ม.
• ความเร็วเท = 1.5 เมตร/ชั่วโมง
• Safety Factor = 2.0

ความเสี่ยงที่ต้องควบคุม:

• Wall Bulging (ผนังบวม)
• Deflection ของคาน
• การเสียแนวดิ่ง
• ความเสียหายต่อโครงสร้างถาวร

แนวทางการออกแบบของ SUCOOT

1. Tie Rod System

• ใช้ Tie Rod Ø17 mm
• กำลังรับแรง 7.25 ตัน
• ออกแบบระยะตามค่าคำนวณจริง

พิเศษ : เนื่องจากเป็นห้องรังสี Tie Rod ไม่สามารถวางตั้งฉากตรงได้ ต้องออกแบบให้มี “มุมเอียง” เพื่อป้องกันแนวทะลุรังสี

2. ความหนาแผ่นแบบ (Panel)

• ออกแบบเดิมที่ 15 มม. (ผ่านการคำนวณ)
• เพิ่มเป็น 20 มม. เพื่อเพิ่มความมั่นใจของโครงการ

3. Top Beam Spacing

• ระยะ @ 30 ซม.

แม้ Panel เพิ่มความหนา ระยะคานยังคงถี่ เพื่อควบคุมการแอ่นตัวสูงสุด

ผลลัพธ์

• ไม่เกิด Wall Bulging
• แนวดิ่งควบคุมได้แม่นยำ
• ผิวคอนกรีตเรียบร้อย

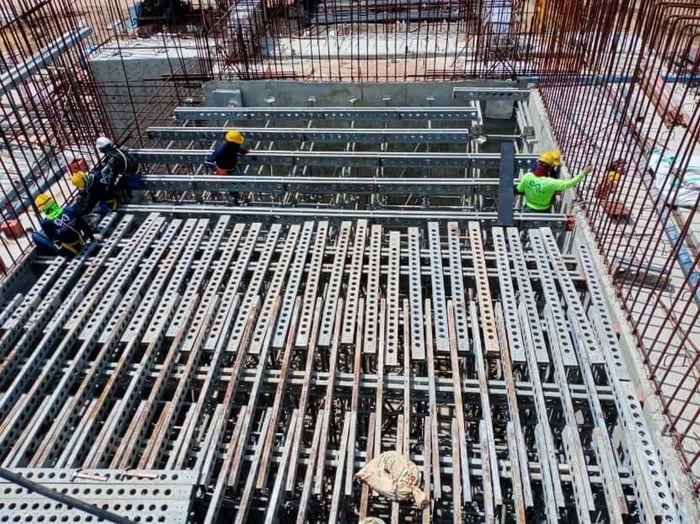

ระบบแบบหล่อพื้น / Roof Slab หนา 3 เมตร

นี่คือส่วนที่รับน้ำหนักมากที่สุดของโครงการ น้ำหนักคอนกรีต คำนวณจาก: 3 เมตร × 2.4 ตัน/ลบ.ม.

เป็นโหลดมหาศาลที่ต้องถ่ายลงนั่งร้านอย่างปลอดภัย

การออกแบบนั่งร้านของ SUCOOT

• รับน้ำหนักได้ 10 ตันต่อขา
• Safety Factor = 2.0
• ระยะวาง 90 × 90 ซม.

คำนวณโหลดจริงจากพื้นที่รับน้ำหนัก ไม่ใช้การประมาณจากประสบการณ์

ระบบรองรับ

• Tower Grid วางถี่กว่าปกติ
• Top Beam 2.40 ม. @ 30 ซม.
• ตรวจสอบก่อนเททุกครั้ง

ผลลัพธ์ระหว่างการเท

• ไม่มี Settlement
• ไม่มี Sagging
• ไม่มี Deflection เกินควบคุม
• เทสำเร็จตามแผน

โครงสร้างชั่วคราวทำหน้าที่ได้สมบูรณ์แบบ

การแก้ปัญหา โจทย์ที่ท้าทาย และความแตกต่างของ SUCOOT

1. ความท้าทายด้านเวลา

หลังยืนยันสัญญา ต้องเริ่มงานทันที SUCOOT มีวัสดุพร้อม ส่งเข้าหน้างานภายใน 7 วัน ไม่ต้องรอนำเข้า ไม่ต้องรอผลิต

2. การควบคุมหน้างาน

จัดโฟร์แมนประจำไซต์ 2 คน

หน้าที่: แนะนำการติดตั้งตามแบบ  ตรวจสอบก่อนเท   ควบคุมคุณภาพการทำงาน  นี่คือบริการที่เหนือกว่าการ “ส่งของแล้วจบ”

3. ความแตกต่างจาก Supplier ทั่วไป

SUCOOT โดดเด่นใน 4 ด้าน:

1. ออกแบบและคำนวณแรงจริง (Load-Based Design)
2. วัสดุคุณภาพตรงตามค่าที่ออกแบบ
3. ควบคุมหน้างานอย่างใกล้ชิด
4. มีความพร้อมในการส่งมอบรวดเร็ว

ผู้ที่ทำครบทั้ง 4 ด้านในระดับนี้ โดยทั่วไปคือแบรนด์ชั้นนำจากยุโรป โครงการนี้พิสูจน์ว่า SUCOOT ให้บริการในมาตรฐานใกล้เคียงระดับสากล ในต้นทุนที่เหมาะสมกับตลาดไทย

บทสรุป

โครงการอาคารห้องรังสีนี้ ไม่ใช่เพียงงานคอนกรีตหนา 3 เมตร แต่เป็นหลักฐานว่า SUCOOT มี:

• ความแม่นยำด้านการออกแบบ
• ความเข้าใจแรงและน้ำหนักจริง
• ระบบควบคุมงานที่รัดกุม
• ความพร้อมในการดำเนินงานเร่งด่วน

SUCOOT จึงไม่ใช่เพียง Supplier แต่คือ Formwork Engineering Specialist สำหรับงานโครงสร้างหนัก
