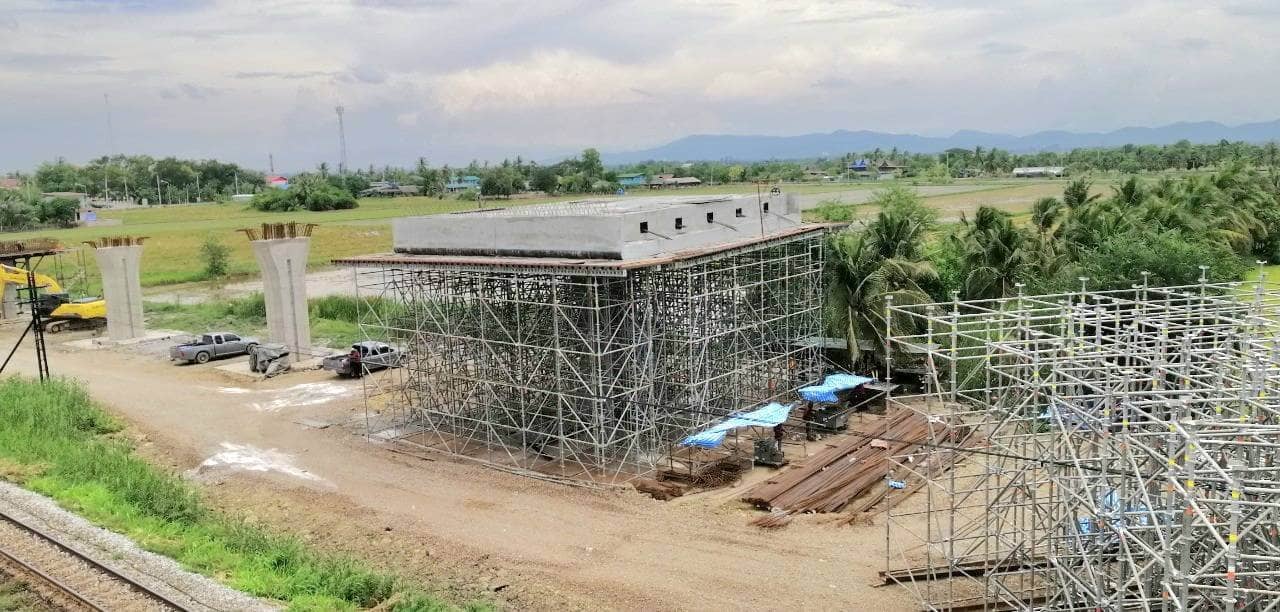

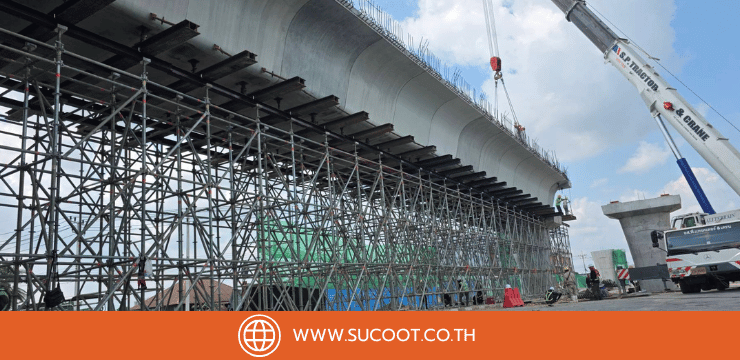

ในงานก่อสร้างโครงสร้างขนาดใหญ่ เช่น สะพานคอนกรีต เสาตอม่อ หรือทางด่วน ปัจจัยที่วิศวกรให้ความสำคัญที่สุดคือ “ความปลอดภัยและความมั่นคงแข็งแรงของระบบค้ำยัน
”ปัจจุบัน นั่งร้านระบบลิ่มล็อค (Ringlock Scaffold) ได้กลายมาเป็นมาตรฐานใหม่ที่ตอบโจทย์งานหนักเหล่านี้ แต่คำถามสำคัญที่คนทำงานมักสงสัยคือ นั่งร้านลิ่มล็อคที่มีขนาดเสาตัวหลักเส้นผ่านศูนย์กลาง 60.2 มม. (STK500) นั้น มีขีดความสามารถในการรับน้ำหนักจริงเท่าไหร่ และมีหลักการคิดคำนวณออกแบบอย่างไรให้ปลอดภัยที่สุด?
ผลทดสอบระดับสากล: ความแข็งแรงที่พิสูจน์ได้ด้วยตัวเลข

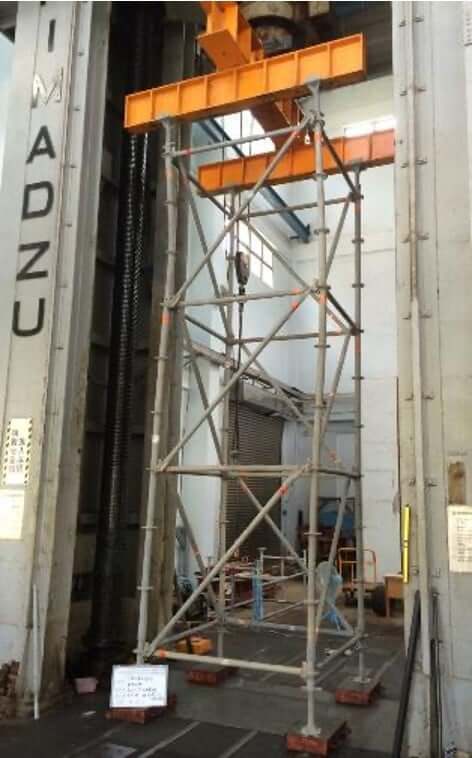

จากการทดสอบประสิทธิภาพการรับแรงกดในห้องปฏิบัติการวิศวกรรมโยธาที่ได้มาตรฐานสากล (NCKU Research and Development Foundation) โดยทำการทดสอบโครงสร้างนั่งร้านระบบลิ่มล็อคขนาดขาเสา 60.2 มม. ความหนา 3.2 มม. ที่ความสูงทาวเวอร์ 5 เมตร
(จัดชุดแปลน 1.8 ม. x 1.5 ม.) ผลการทดสอบเชิงประจักษ์พบว่า ระบบนั่งร้านนี้สามารถรับน้ำหนักกดสูงสุดจนกระทั่งเกิดการวิบัติ (Ultimate Max Load) ได้สูงถึง 84.44 ตัน ต่อหนึ่งชุดทาวเวอร์ หรือเฉลี่ยคิดเป็นการรับน้ำหนักสูงสุดเฉลี่ยได้ถึง 20 ตัน ต่อขาเสา 1 ต้น
หลักการออกแบบคำนวณเพื่อใช้งานจริง (Safety Factor)
แม้ตัวเลขจากห้องแล็บจะสูงถึง 20 ตันต่อขา แต่นั่นคือการรับแรงในสภาวะควบคุมที่สมบูรณ์แบบ ในหน้างานจริงมีปัจจัยแปรปรวนมากมาย เช่น แรงลม น้ำหนักแรงกระแทกขณะเทคอนกรีต และความไม่สมบูรณ์จากการติดตั้ง ดังนั้นตามมาตรฐานวิศวกรรมจึงจำเป็นต้องนำค่า Safety Factor (ค่าปัจจัยความปลอดภัย) มาหารเพื่อกำหนดพิกัดน้ำหนักที่ยอมรับให้ใช้งานจริง (Allowable Load)
โดยทั่วไปมาตรฐานในประเทศไทยมักกำหนดค่า Safety Factor ไว้ที่ 2.0 เท่า แต่ที่ SUCOOT Solutions เรายกระดับความปลอดภัยขั้นสูงสุดสำหรับโครงการเมกะโปรเจกต์ โดยเลือกใช้ค่าปัจจัยความปลอดภัยสูงถึง 2.2 เท่า
สูตรการคิดคำนวณ : > น้ำหนักรับพิกัดสูงสุด (20 ตัน) ÷ ปัจจัยความปลอดภัย (2.2) = น้ำหนักที่ยอมรับให้ใช้งานจริง ไม่เกิน 9 ตัน ต่อขาเสา
การบีบตัวเลขการออกแบบไว้ที่ความปลอดภัยสูงสุดไม่เกิน 9 ตันต่อขา ช่วยให้วิศวกรโครงการและผู้รับเหมามั่นใจได้เต็ม 100% ว่าระบบนั่งร้านค้ำยันของ SUCOOT จะสามารถรองรับน้ำหนักโครงสร้างคอนกรีตหนาและหนักได้อย่างมั่นคง ไร้ความเสี่ยงต่อการทรุดตัวหรือถล่ม
จุดสำคัญที่ทำให้นั่งร้านลิ่มล็อคแข็งแรงเต็มกำลังคำนวณ
การที่นั่งร้านลิ่มล็อคจะรับแรงได้เต็มประสิทธิภาพตามที่คำนวณไว้ จำเป็นต้องมีองค์ประกอบสำคัญ 3 ประการ:
คุณภาพของเหล็กและรอยเชื่อม : ท่อเหล็กตัวเสาต้องเป็นเกรดสูง (เช่น STK500 หนา 3.2 มม.) และรอยเชื่อมของจานโรเซท (Rosette) ต้องสม่ำเสมอ แข็งแรง ทนทานต่อแรงบิด

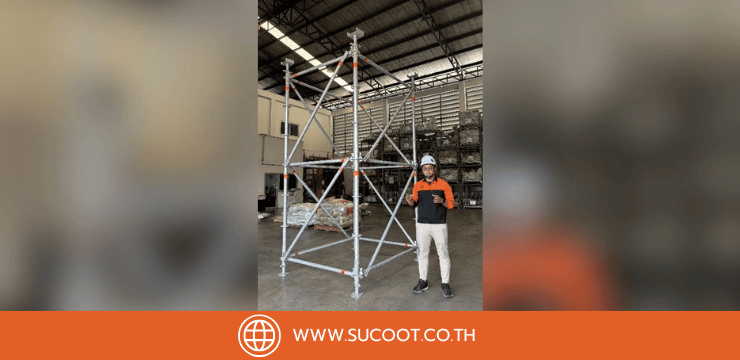

การประกอบที่สมบูรณ์ตามแบบ (Structural Integrity) : ต้องติดตั้งทั้งเสาตั้ง (Vertical) ลิมขวาง (Ledger) และที่สำคัญที่สุดคือ เสาค้ำยันแนวทแยง (Diagonal Brace) เพื่อกระจายแรงและป้องกันการโยกคลอนทางด้านข้าง
การปรับระดับฐานรับน้ำหนัก : หน้างานต้องมีแผ่นรองและเกลียวปรับระดับ (Jack Base) ที่ตั้งอยู่บนพื้นผิวที่แน่นหนา ไม่ทรุดตัว เพื่อให้แรงกดถ่ายลงสู่พื้นในแนวดิ่งอย่างสมบูรณ์
เลือกนั่งร้านระบบลิ่มล็อคจาก SUCOOT Solutions เพื่อความปลอดภัยที่เหนือกว่าประหยัดเวลา และยกระดับมาตรฐานงานวิศวกรรมไทยสู่สากล
FAQs
1. นั่งร้านลิ่มล็อคขนาดเสา 60.2 มม. รับน้ำหนักได้สูงสุดเท่าไหร่?
คำตอบ : จากการทดสอบในห้องแล็บสากล ตัวโครงสร้างทาวเวอร์สูง 5 เมตร สามารถรับแรงกดสูงสุดก่อนวิบัติ (Ultimate Load) ได้ถึง 84.44 ตัน หรือคิดเป็นแรงกดสูงสุด 20 ตันต่อขาเสา 1 ต้น
2. ในการทำงานจริง วิศวกรควรคิดคำนวณออกแบบให้รับน้ำหนักที่เท่าไหร่ ?
คำตอบ : ควรนำค่าสูงสุด (20 ตัน) มาหารด้วยค่าปัจจัยความปลอดภัย (Safety Factor) สำหรับ SUCOOT เราใช้มาตรฐานความปลอดภัยสูงที่ 2.2 เท่า ทำให้หน้างานจริงออกแบบให้รับน้ำหนักปลอดภัย (Allowable Load) อยู่ที่ไม่เกิน 9 ตันต่อขาเสา
3. ทำไม SUCOOT ถึงเลือกใช้ Safety Factor (SF) ที่ 2.2 เท่า สูงกว่ามาตรฐานทั่วไป ?
คำตอบ : มาตรฐานทั่วไปในไทยอาจกำหนดไว้ที่ 2.0 เท่า แต่การใช้ SF 2.2 เท่า ช่วยเพิ่มขอบเขตความปลอดภัย (Margin of Safety) เพื่อรองรับแรงกระแทก แรงลม หรือความคลาดเคลื่อนหน้างานที่ไม่คาดคิด ทำให้โครงการก่อสร้างขนาดใหญ่มีความอุ่นใจและปลอดภัยสูงสุด
4. ตัวแปรสำคัญที่ทำให้นั่งร้านลิ่มล็อคไม่สามารถรับแรงได้ตามพิกัดคำนวณคืออะไร ?
คำตอบ : คือการติดตั้งอุปกรณ์ไม่ครบถ้วน โดยเฉพาะการขาด "เสาค้ำยันแนวทแยง (Diagonal Brace)" รวมถึงการตั้งนั่งร้านบนพื้นดินที่นิ่ม ไม่มีแผ่นรองรับน้ำหนัก หรือขันลิ่มล็อคไม่แน่นพอ ซึ่งจะทำให้โครงสร้างสูญเสียความเสถียรและรับแรงได้ลดลงอย่างมาก
