สาระสำคัญภายในบทความ
ในการก่อสร้างโครงสร้างพื้นฐานขนาดใหญ่ (Mega Project) อย่างโครงการก่อสร้างรถไฟทางคู่สายเด่นชัย-เชียงราย-เชียงของ (สัญญาที่ 2) สิ่งที่ท้าทายที่สุดไม่ใช่แค่เรื่องของเวลา แต่คือ "ความปลอดภัยและการรับน้ำหนักของโครงสร้าง" ในระหว่างเทคอนกรีต
วันนี้ SUCOOT THAI จะพามาเจาะลึกกรณีศึกษา (Case Study) การติดตั้งนั่งร้านลิ่มล็อคระบบเพื่อรองรับโครงสร้าง Pier Head (หัวเสาสะพาน) ขนาดมหึมา ที่มีความหนาถึง 3.5 เมตร และต้องรองรับน้ำหนักรวมกว่า 1,200 ตัน ! งานนี้วิศวกรเขาคำนวณและวางแผนกันอย่างไร? มาดูกันครับ
3 ความท้าทายระดับ "มหาหิน" ของวิศวกรรมโครงสร้างขนาดใหญ่
การทำงานในจุดนี้มีปัจจัยเสี่ยงและข้อจำกัดที่วิศวกรต้องนำมาคำนวณอย่างรัดกุม 3 ประการหลัก ๆ คือ :
ปริมาณคอนกรีตมหาศาล (Mass Concrete) : โครงสร้าง Pier Head นี้ใช้ปริมาณคอนกรีตมากกว่า 500 คิว (คิวบิกเมตร) คิดเป็นการขนส่งด้วยรถมิกเซอร์คอนกรีตมากกว่า 100 เที่ยว
น้ำหนักกดทับมหาศาล (High Loading) : คอนกรีต 500 คิว บวกกับน้ำหนักของเหล็กเสริมและแบบหล่อสะพาน รวมแล้วมีน้ำหนักตัว (Dead Load) มากกว่า 1,200 ตัน ที่กดลงมาพร้อม ๆ กันในขณะที่คอนกรีตยังไม่เซ็ตตัว
ความสูงและความเสี่ยง (High-Risk Height) : ตัวนั่งร้านต้องตั้งฐานและต่อระยะขึ้นไปสูง
ถึง 18 เมตร ซึ่งหากเกิดการวิบัติ (Failure) เพียงจุดเดียว จะส่งผลกระทบเป็นโดมิโนทันที
เจาะลึกการออกแบบ: ทำไมต้องเป็น "นั่งร้านระบบลิ่มล็อค (Ringlock Scaffolding)" ของ SUCOOT?

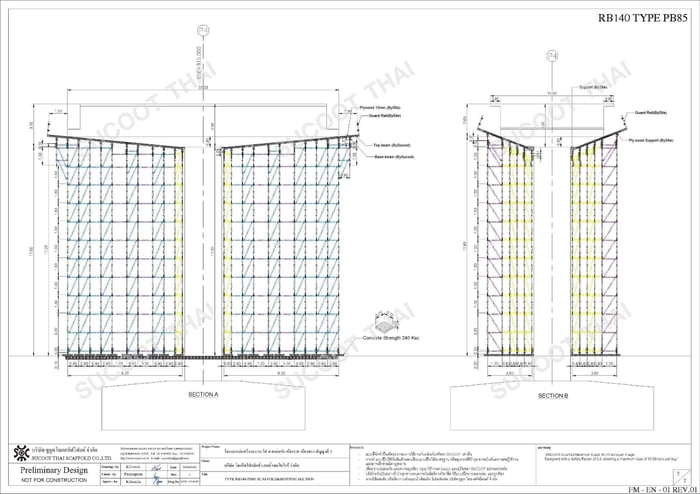

จากแบบทางวิศวกรรม (Preliminary Design - RB140 TYPE PB85) ทีมวิศวกรออกแบบของ SUCOOT ได้เลือกใช้นั่งร้านลิ่มล็อค (Ringlock System) มาบริหารจัดการความปลอดภัยด้วยเหตุผลสำคัญ ดังนี้
1. กระจายแรงได้อย่างสมบูรณ์แบบ (Load Distribution)
เนื่องจากน้ำหนักโครงสร้างหนาถึง 3.5 เมตร นั่งร้านระบบลิ่มล็อคของ SUCOOT (มาตรฐานสูงสุด) มีจุดเด่นที่ข้อต่อทุกจุดจะล็อกแน่นหนาด้วยลิ่ม (Ledger Plug) ทำให้เสานั่งร้านทุกต้นทำหน้าที่รับแรงในแนวดิ่งได้อย่างเต็มประสิทธิภาพ โดยแบบจำลองระบุว่า นั่งร้าน SUCOOT สามารถรับน้ำหนักสูงสุดได้ถึง 64.70 ตัน ต่อ นั่งร้าน 4 ขา (คิดเป็น 10.56 ตัน ต่อขา) ภายใต้การคำนวณค่า Safety Factor (ปัจจัยความปลอดภัย) สูงถึง 2.0
2. การวางแผนติดตั้งแบบ Step-by-Step ควบคุมเวลาได้แม่นยำ
จากแผนงาน (Section A & B) ทีมงานได้แบ่งเฟสการติดตั้งนั่งร้านอย่างเป็นระบบ โดยเฉลี่ยความเร็วในการตั้งนั่งร้านมาตรฐาน SUCOOT อยู่ที่ชั้นละ 1 วันเท่านั้น ทำให้สามารถตรวจสอบความมั่นคงแข็งแรง ได้ในทุก ๆ ระยะความสูง 1.50 - 3.00 เมตร ช่วยให้งานไวและลดความเสี่ยงจากการเร่งงานในวันท้าย ๆ
3. ปลอดภัยกว่าด้วยระบบโครงสร้างเสริม
ในแบบสถาปัตย์และวิศวกรรมชุดนี้ จะเห็นว่ามีการคำนวณการใช้ Base-beam และ Top-beam เพื่อกระจายแรงกดที่ฐานและรองรับท้องแบบหล่ออย่างหนาแน่น พร้อมทั้งติดตั้งระบบ Guard Rail (ราวกันตก) และ Plywood Support โดยรอบ เพื่อให้ช่างหน้างานทำงานได้อย่างปลอดภัย 100% ตามมาตรฐานสากล
บทเรียนจากหน้างานวัสดุคุณภาพ + การออกแบบที่ดี = คุ้มค่าที่สุด

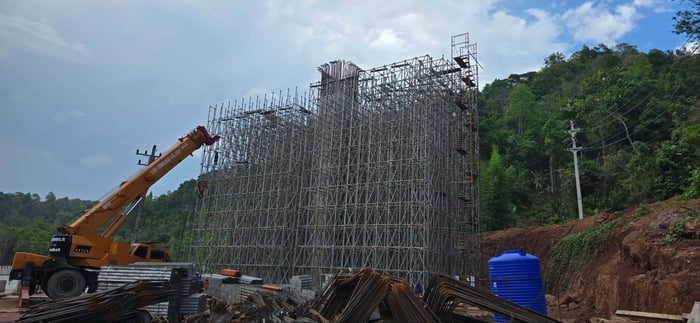

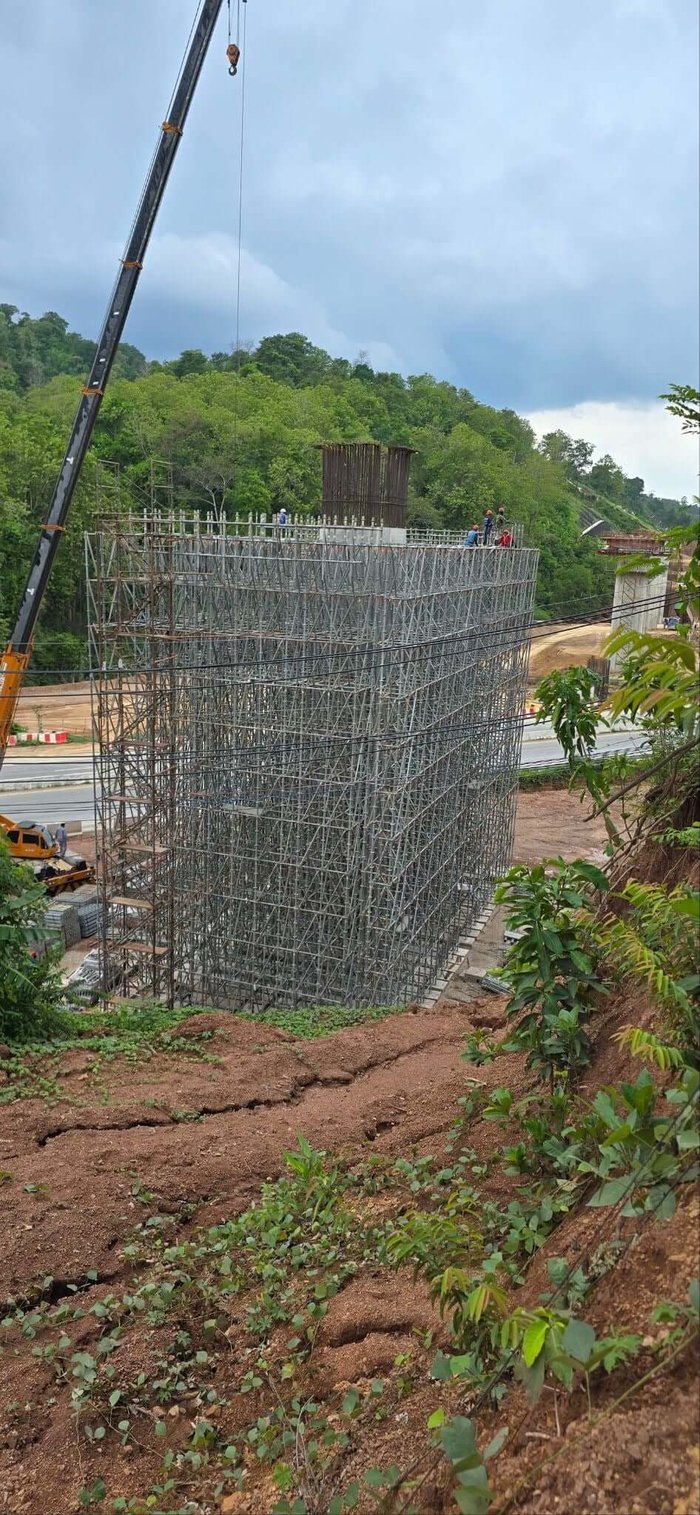

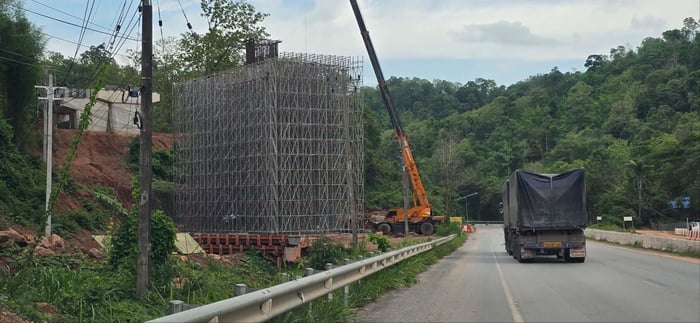

ปัจจุบัน งานติดตั้งนั่งร้านที่ Pier จุดนี้มีความคืบหน้าไปแล้วกว่า 60% และคาดว่าจะแล้วเสร็จเต็ม 100% พร้อมรับงานเทคอนกรีตในเร็ว ๆ นี้
กรณีศึกษานี้ทำให้เราเห็นว่า การเลือกใช้วัสดุที่มีมาตรฐานสูง ร่วมกับการ ออกแบบทางวิศวกรรมที่แม่นยำ ไม่เพียงแต่ช่วยป้องกันอุบัติเหตุที่อาจมูลค่าความเสียหายหลายล้านบาท แต่ยังช่วยให้ผู้รับเหมาสามารถ "บริหารเวลา" และ "ควบคุมต้นทุน" ได้อย่างมีประสิทธิภาพสูงสุด สมกับสโลแกน "ซูคูทไทย ปลอดภัย งานไว คุ้มค่ากว่า"
🏗️ สรรค์สร้างทุกโครงสร้างขนาดใหญ่ ให้เป็นเรื่องง่ายและปลอดภัย
หากคุณกำลังดูแลโครงการก่อสร้างสะพาน, ทางด่วน, งานระบบรถไฟ หรือโครงสร้างคอนกรีตขนาดใหญ่ที่ต้องการความเชี่ยวชาญด้านนั่งร้านลิ่มล็อคและแบบหล่อคอนกรีต.. SUCOOT THAI พร้อมอยู่เคียงข้างคุณ
ออกแบบฟรี! โดยทีมวิศวกรผู้เชี่ยวชาญด้านแบบหล่อสะพานและนั่งร้านระบบลิ่มล็อคมั่นใจได้มากกว่า ด้วยวัสดุเหล็กกล้าคุณภาพสูง ผ่านการทดสอบโหลดจริงทุกชิ้น
ปรึกษา ดร.อาร์ต ซูคูทไทย (บริษัท ซูคูท ไทย สคัพโฟลด์ จำกัด)
Ⓜ️ โทร: 089-641-1766
🟢 Line ID: 0896411766
🌐 เว็บไซต์: www.sucoot.co.th
