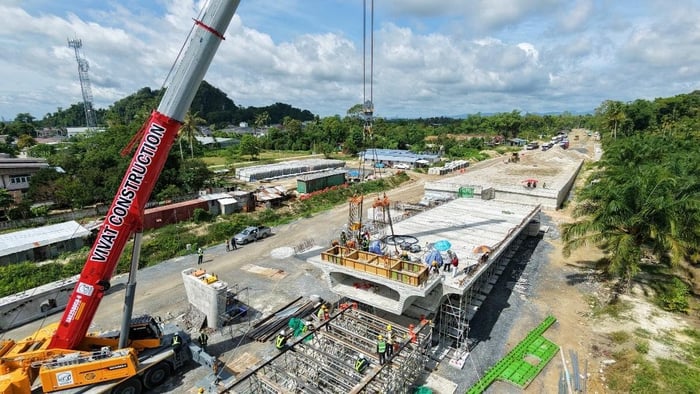

ลองจินตนาการว่าเรามี Box Segment น้ำหนัก 42 ตัน แขวนอยู่บนเครน และกำลังจะนำลงมาวางบน Support Tower
คำถามสำคัญคือ...
เราจะมั่นใจได้อย่างไรว่าระบบค้ำยันด้านล่างสามารถรองรับน้ำหนักมหาศาลนี้ได้?
คำตอบไม่ได้อยู่เพียงแค่ว่า “นั่งร้านหนึ่งขารับได้กี่ตัน”
แต่ต้องมองตั้งแต่จุดที่ Box Segment สัมผัสกับระบบรองรับ ไปจนถึงจุดสุดท้ายที่น้ำหนักทั้งหมดถูกถ่ายลงสู่พื้นดิน
นี่คือสิ่งที่เรียกว่า Load Path หรือเส้นทางการถ่ายแรง
เริ่มต้นจาก Box Segment 42 ตัน

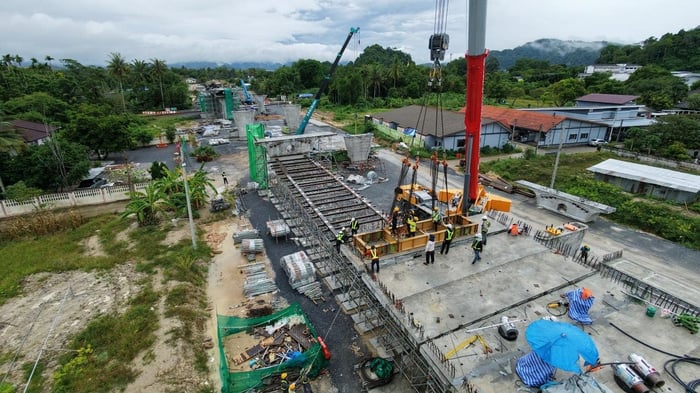

จากกรณีศึกษาโครงการถนนเลี่ยงเมืองทุ่งสง จังหวัดนครศรีธรรมราช Box Segment ที่นำมาใช้เป็นตัวอย่างมีน้ำหนัก 42 ตันโดยออกแบบให้แบ่งน้ำหนักลงสู่ Screw Jack จำนวน 4 ตัว และเมื่อรวม Load อื่นที่ใช้ในกรณีศึกษานี้ กำหนด Load ที่ Screw Jack ประมาณ 12 ตัน/ตัว
แต่ Screw Jack ไม่ใช่จุดสิ้นสุดของแรง
น้ำหนักจะเดินทางต่อไปยัง H-Beam ขนาด 150 × 150 มม. ก่อนกระจายลงสู่นั่งร้าน
ตามข้อมูลการคำนวณของกรณีศึกษานี้ น้ำหนักถูกกระจายลงขานั่งร้าน 2 ขา คิดเป็นประมาณ
12 ÷ 2 = 6 ตัน/ขา
นี่ทำให้เราเห็นหลักคิดสำคัญอย่างหนึ่ง
น้ำหนัก 42 ตัน ไม่ได้หมายความว่านั่งร้านหนึ่งขาต้องรับ 42 ตัน
หน้าที่ของการออกแบบคือการสร้างระบบที่สามารถ รับ → ถ่าย → กระจายแรง ไปยังจุดรองรับหลายจุดอย่างเหมาะสม
จากนั่งร้าน 6 ตัน ลงไปไหนต่อ?
การตรวจสอบยังไม่จบเมื่อนั่งร้านสามารถรับ Load ได้
เพราะ Load ประมาณ 6 ตันต่อขาในตัวอย่างนี้ยังต้องเดินทางต่อไปยังฐานรองรับ
กรณีศึกษากำหนดให้ถ่ายน้ำหนักลงสู่ แผ่นคอนกรีตขนาด 80 × 80 ซม. และจากข้อมูลในสคริปต์ คิดแรงที่ถ่ายลงพื้นเฉลี่ยประมาณ 9 ตัน/ตร.ม. ขณะที่กำหนดให้พื้นดินได้รับการบดอัดและสามารถรับแรงได้ไม่น้อยกว่า 18 ตัน/ตร.ม.
ดังนั้น Load Path ทั้งหมดสามารถมองได้ง่าย ๆ ว่า
Box Segment → Screw Jack → H-Beam → Scaffold → Concrete Pad → Ground
นี่คือเหตุผลที่การออกแบบนั่งร้านค้ำยันไม่ควรพิจารณาเฉพาะตัวนั่งร้าน
อย่าถามเพียงว่า “นั่งร้านรับได้กี่ตัน?”
คำถามที่สำคัญกว่าคือ
แรงมาจากไหน → ผ่านอะไร → กระจายอย่างไร → และสุดท้ายลงที่ไหน
เพราะแม้นั่งร้านจะสามารถรับ Load ได้ แต่หากคานที่ใช้กระจายแรงไม่เหมาะสม ฐานรองรับไม่เพียงพอ หรือพื้นดินไม่สามารถรับแรงที่ถ่ายลงมาได้ ระบบโดยรวมก็ยังต้องได้รับการตรวจสอบในส่วนเหล่านั้น
นี่คือสิ่งที่กรณีศึกษานี้ต้องการสื่ออย่างชัดเจนว่า หัวใจไม่ได้อยู่เพียงที่กำลังรับน้ำหนักของนั่งร้าน แต่อยู่ที่ความเข้าใจน้ำหนักและการออกแบบเส้นทางการถ่ายแรงอย่างถูกต้อง
จากน้ำหนักมหาศาล สู่ระบบที่เราเข้าใจได้
สิ่งที่น่าสนใจของวิศวกรรมคือ ตัวเลข 42 ตัน หรือแม้แต่น้ำหนักรวมของ Segment ทั้ง Span มากกว่า 500 ตัน อาจฟังดูมหาศาล
แต่เมื่อเราแบ่งปัญหาออกเป็นลำดับ ตั้งแต่ตำแหน่งรับแรง การกระจายแรง คานรองรับ ขานั่งร้าน ฐานคอนกรีต จนถึงพื้นดิน ปัญหาที่ดูใหญ่ก็สามารถถูกวิเคราะห์เป็นส่วน ๆ ได้
นี่คือหัวใจของการออกแบบ Temporary Works ที่ดี
ไม่ใช่ทำให้แรงหายไป แต่ทำให้เราเข้าใจและควบคุมเส้นทางของแรงได้
และเป็นแนวคิดเดียวกับ
“ออกแบบให้ทำงานง่าย เพื่อความปลอดภัยของทุกคน”
FAQs
Box Segment ในตัวอย่างนี้หนักเท่าไร?
ตัวอย่างที่ใช้ในการอธิบายมีน้ำหนัก 42 ตัน และเป็นส่วนหนึ่งของงานติดตั้ง Box Segment ในโครงการถนนเลี่ยงเมืองทุ่งสง
ทำไม Segment 42 ตัน แต่นั่งร้านหนึ่งขาไม่ได้รับ 42 ตัน?
เพราะระบบถูกออกแบบให้กระจายน้ำหนักผ่าน Screw Jack และ H-Beam ไปยังหลายจุดรองรับ ตัวอย่างนี้ระบุ Load ประมาณ 6 ตันต่อขาในตำแหน่งที่อธิบาย
Screw Jack ทำหน้าที่อะไรในระบบนี้?
ในกรณีศึกษานี้ Screw Jack เป็นหนึ่งในจุดรับและถ่ายน้ำหนักจาก Box Segment ลงสู่ H-Beam และระบบนั่งร้านด้านล่าง
ทำไมต้องตรวจสอบพื้นดินด้วย?
เพราะ Load ทั้งหมดสุดท้ายต้องลงสู่พื้น ตัวอย่างนี้ใช้แผ่นคอนกรีต 80 × 80 ซม. เพื่อกระจายแรง และกำหนดความสามารถรับแรงของพื้นดินไว้ไม่น้อยกว่า 18 ตัน/ตร.ม.
ตัวเลข 6 ตัน/ขา สามารถนำไปใช้กับโครงการอื่นได้หรือไม่?
ไม่ควรนำไปใช้โดยตรง ตัวเลขดังกล่าวเป็นตัวอย่างจาก Load Path และเงื่อนไขของกรณีศึกษานี้ แต่ละโครงการต้องพิจารณาน้ำหนัก ตำแหน่งรองรับ ระบบคาน รูปแบบนั่งร้าน ฐาน และสภาพพื้นของตนเอง
