สาระสำคัญภายในบทความ

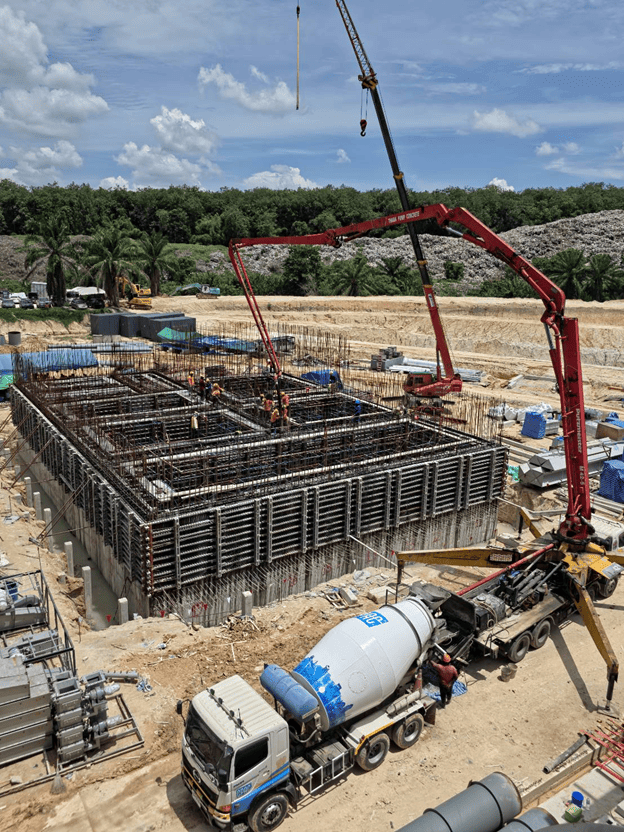

งานก่อสร้างถังคอนกรีตขนาดใหญ่ที่มีผนังกั้นภายในหลายช่อง (Cellular Tank) ถือเป็นหนึ่งในโครงสร้างที่ซับซ้อนที่สุดในงานคอนกรีต เพราะต้องควบคุมทั้งความแม่นยำของผนังกั้น ความสูงรวมของโครงสร้าง และคุณภาพผิวคอนกรีตให้ได้มาตรฐานทุกจุด วันนี้ SUCOOT จะพาไปดูเคสจริงจากโครงการก่อสร้างถังคอนกรีต จังหวัดนครราชสีมา ที่มีผนังภายในแบ่งเป็นหลายช่องและความสูงรวมกว่า 15 เมตร ซึ่งทีมวิศวกร SUCOOT ได้ออกแบบระบบแบบหล่อคอนกรีตให้รองรับงานนี้โดยเฉพาะ
โจทย์ยาก: ผนังสูง 15 เมตร โครงสร้างภายในซับซ้อนหลายช่อง

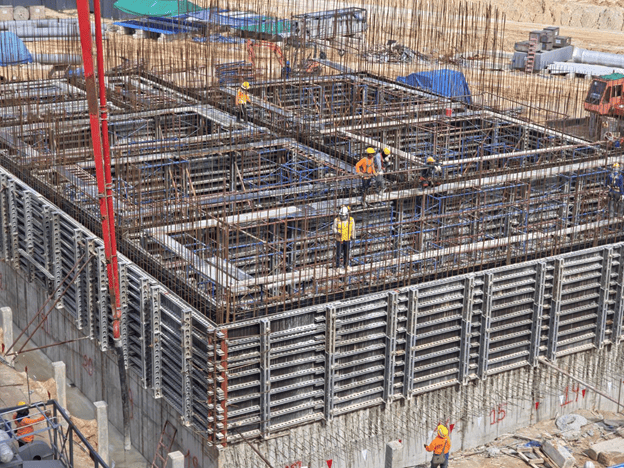

ถังคอนกรีตนี้มีผนังภายในกั้นเป็นหลายช่องตามแบบวิศวกรรม แต่ละช่องต้องเทคอนกรีตให้ได้แนวตรง ฉาก และผิวเรียบเสมอกันทุกผนัง โดยความสูงรวมของผนังอยู่ที่ประมาณ 15 เมตร ซึ่งไม่สามารถเทคอนกรีตรวดเดียวจบได้ เพราะแรงดันคอนกรีตสดที่กระทำต่อแบบหล่อจะสูงเกินกว่าระบบจะรองรับได้อย่างปลอดภัย จึงต้องวางแผนแบ่งช่วงการเทอย่างเป็นระบบ
ทางออกของ SUCOOT : แบบหล่อผนังแบบแบ่งช่วง (Step) ตามมาตรฐาน ACI 347

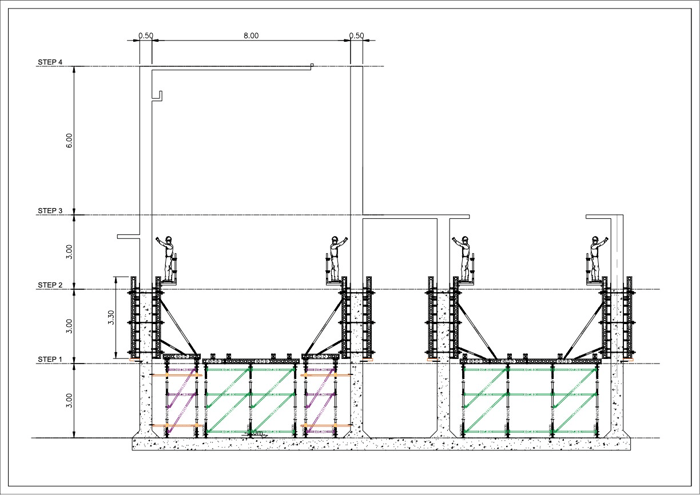

ทีมวิศวกร SUCOOT ออกแบบแบบหล่อผนังโดยแบ่งการก่อสร้างเป็น 4 Step ความสูงช่วงละ 3, 3, 3 และ 6 เมตร ตามลำดับ พร้อมคำนวณระบบให้รองรับแรงดันคอนกรีตได้ถึง 3.7 ตันต่อตารางเมตร ที่อัตราการเทคอนกรีต 2 เมตรต่อชั่วโมง และอุณหภูมิหน้างาน 35 องศาเซลเซียส โดยอ้างอิงมาตรฐาน ACI 347 ซึ่งเป็นมาตรฐานสากลสำหรับการออกแบบแบบหล่อคอนกรีต การคำนวณที่แม่นยำระดับนี้ช่วยให้มั่นใจได้ว่าแบบหล่อจะไม่บิดเบี้ยวหรือรั่วซึมขณะเทคอนกรีตในแต่ละช่วง
ความปลอดภัยและคุณภาพผิวคอนกรีต มาคู่กันเสมอ

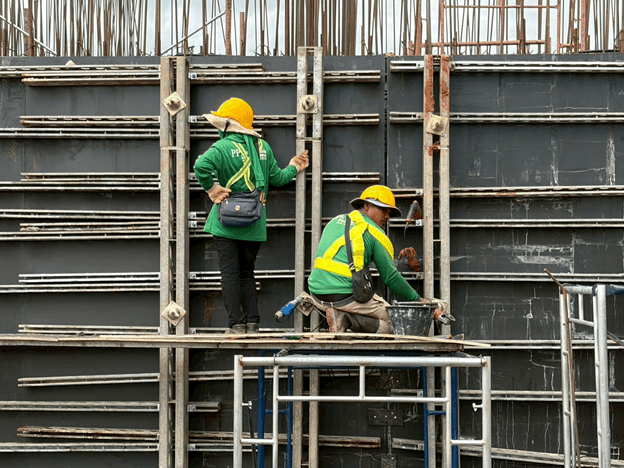

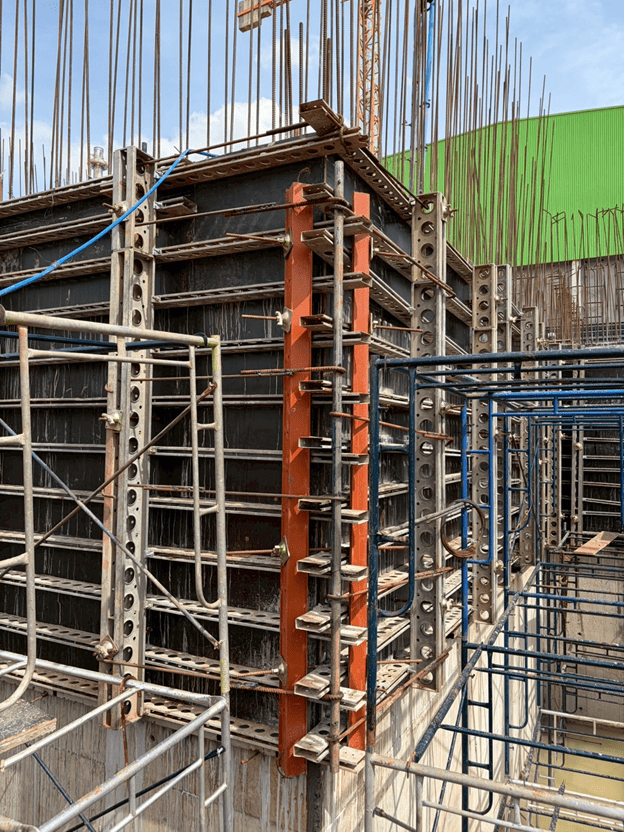

ระบบแบบหล่อแผงของ SUCOOT ออกแบบให้ติดตั้งพร้อมนั่งร้านค้ำยันและจุดยึดที่มั่นคง ทำให้ช่างหน้างานทำงานบนที่สูงได้อย่างปลอดภัยในทุก Step ของการเท เมื่อถอดแบบหล่อออกในแต่ละช่วง ผิวคอนกรีตที่ได้มีความเรียบเนียนและได้แนวตรงตามแบบ สามารถตรวจสอบและกำกับลำดับผนังแต่ละช่องได้อย่างเป็นระบบ สะท้อนถึงคุณภาพงานที่ควบคุมได้ตั้งแต่ต้นจนจบ
บทเรียนสำหรับผู้รับเหมาและวิศวกร
เคสนี้แสดงให้เห็นว่า งานถังคอนกรีตที่มีความสูงมากและโครงสร้างภายในซับซ้อน ไม่จำเป็นต้องนำเข้าระบบแบบหล่อจากต่างประเทศ เพราะในประเทศไทยมีผู้ให้บริการที่มีทีมวิศวกรออกแบบคำนวณตามมาตรฐานสากลอย่าง ACI 347 พร้อมระบบแบบหล่อคุณภาพให้เช่าใช้งานได้ทันที ผู้รับเหมาหรือวิศวกรที่กำลังวางแผนงานถังคอนกรีต บ่อบำบัด หรือโครงสร้างผนังสูงลักษณะนี้ ควรเลือกผู้ให้บริการที่มีทั้งการคำนวณทางวิศวกรรมและประสบการณ์หน้างานจริง เพื่อให้งานเสร็จเร็ว ปลอดภัย และได้คุณภาพผิวคอนกรีตตามที่ออกแบบไว้
หากท่านมีโครงการก่อสร้างถังคอนกรีต กำแพงสูง หรือโครงสร้างที่ต้องเทคอนกรีตเป็นช่วง ทีมวิศวกร SUCOOT พร้อมให้คำปรึกษาและออกแบบฟรี
FAQs
Q1: ถังคอนกรีตแบบมีผนังกั้นหลายช่อง (Cellular Tank) ทำไมถึงต้องใช้แบบหล่อเฉพาะทาง?
เพราะแต่ละช่องต้องเทคอนกรีตให้ได้แนว ฉาก และผิวเรียบสม่ำเสมอเท่ากันทุกผนัง หากใช้แบบหล่อมาตรฐานทั่วไปที่ไม่ได้ออกแบบมาเฉพาะ อาจทำให้ผนังแต่ละช่องคลาดเคลื่อนหรือผิวคอนกรีตไม่สม่ำเสมอ ส่งผลต่อการใช้งานจริงของถัง
Q2: เทคอนกรีตผนังสูง 15 เมตรทำไมต้องแบ่งเป็นช่วง (Step)?
เพราะแรงดันคอนกรีตสดจะเพิ่มขึ้นตามความสูงของผนัง หากเทรวดเดียวจบ แบบหล่อต้องรับแรงดันสูงมากจนเสี่ยงต่อการบิดเบี้ยวหรือรั่วซึม การแบ่งเทเป็น Step ตามที่วิศวกรคำนวณ จึงช่วยควบคุมแรงดันให้อยู่ในระดับที่ปลอดภัยตลอดการก่อสร้าง
Q3: มาตรฐาน ACI 347 เกี่ยวข้องกับงานแบบหล่อคอนกรีตอย่างไร?
ACI 347 เป็นมาตรฐานสากลสำหรับการออกแบบและก่อสร้างแบบหล่อคอนกรีต ครอบคลุมการคำนวณแรงดันคอนกรีต อัตราการเท และอุณหภูมิหน้างาน การออกแบบแบบหล่อของ SUCOOT อ้างอิงมาตรฐานนี้เพื่อให้มั่นใจในความปลอดภัยและคุณภาพของโครงสร้าง
Q4: แบบหล่อ SUCOOT ในเคสนี้ออกแบบรับแรงดันคอนกรีตได้เท่าไหร่?
ระบบแบบหล่อถูกคำนวณให้รองรับแรงดันคอนกรีตได้ถึง 3.7 ตันต่อตารางเมตร ที่อัตราการเทคอนกรีต 2 เมตรต่อชั่วโมง ตัวเลขนี้สำคัญเพราะเป็นค่าที่กำหนดความแข็งแรงและความปลอดภัยของระบบค้ำยันตลอดกระบวนการเทคอนกรีตจริงหน้างาน
Q5: ผู้รับเหมาหรือวิศวกรที่สนใจเช่าระบบแบบหล่อคุณภาพแบบนี้ ติดต่อ SUCOOT อย่างไร?
สามารถติดต่อ ดร.อาร์ต SUCOOT เพื่อขอคำปรึกษาและออกแบบฟรี ผ่านช่องทาง LINE @sucoot โทรศัพท์ 0896411766 หรือเว็บไซต์ www.sucoot.co.th ทีมงานจะนำข้อมูลโครงสร้างจริงไปคำนวณและนำเสนอระบบแบบหล่อที่เหมาะสมกับงานของท่าน
