เรียนรู้วิธีคำนวณแรงดันคอนกรีตด้านข้างตาม ACI 347 และออกแบบระยะติดตั้งสปริงคลิป (Spring Clip) SUCOOT ให้หน้างานปลอดภัย พร้อมตัวอย่างคำนวณจริงจากดร.อาร์ต ซูคูทไทย

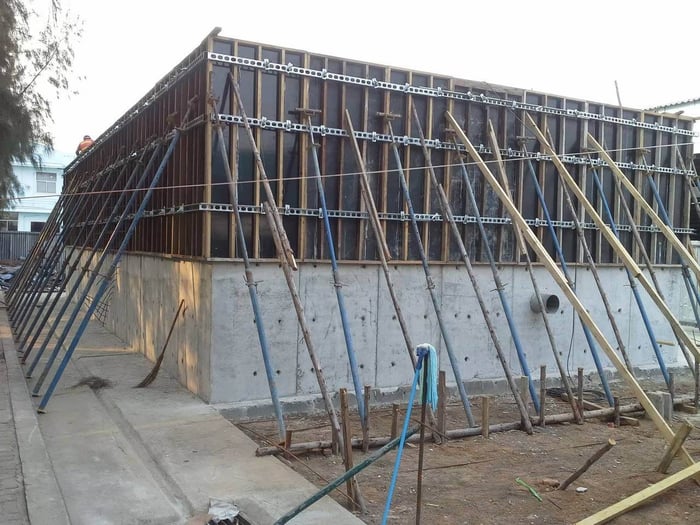

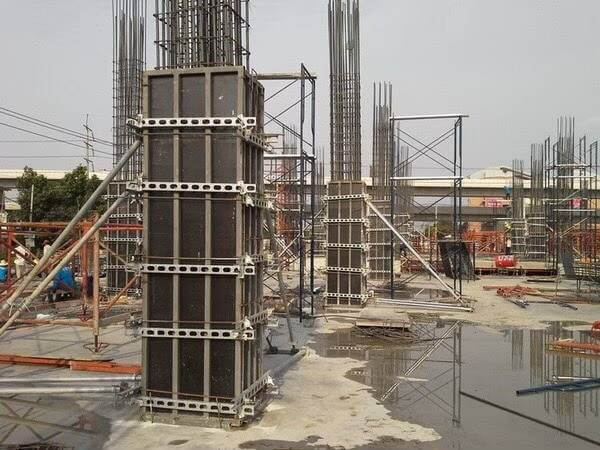

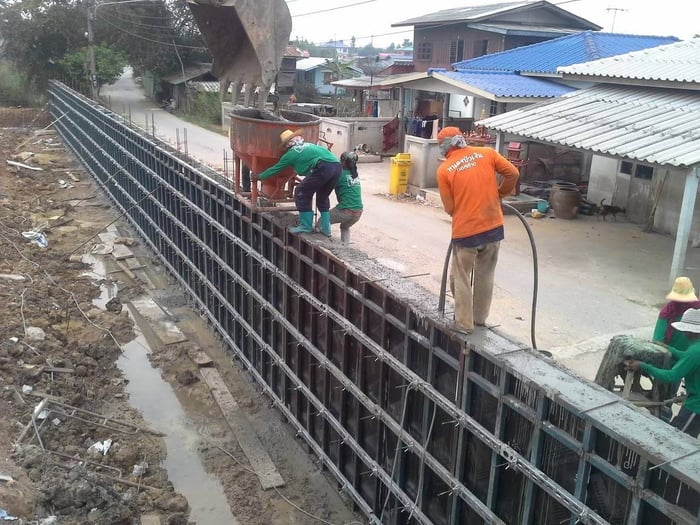

ในงานก่อสร้างโครงสร้างคอนกรีต ไม่ว่าจะเป็นเสา ผนัง หรือแบบหล่อถังน้ำ ปัญหาชวนปวดหัวที่สุดอย่างหนึ่งของวิศวกรและผู้รับเหมาคือ "แบบหล่อระเบิด" หรือแบบหล่อโก่งตัวจนเสียรูปทรง ซึ่งสร้างความเสียหายทั้งต่อเวลา ทุนทรัพย์ และความปลอดภัยในไซต์งาน
วันนี้ ดร.อาร์ต จาก ซูคูทไทย จะขอพาทุกคนมาเจาะลึกวิธีคิดและตัวเลขตามหลักวิศวกรรม เพื่อคำนวณหาแรงดันคอนกรีตด้านข้าง และออกแบบระยะการวาง "สปริงคลิป (Spring Clip)" ให้ถูกต้อง แม่นยำ และปลอดภัย 100% กันครับ
1. แรงดันคอนกรีตด้านข้าง ACI 347
หัวใจสำคัญของการออกแบบแบบหล่อ คือการรู้ว่าคอนกรีตเหลวที่เราเทลงไปนั้น มีแรงดันแผ่กระจายออกด้านข้าง (Lateral Pressure) เท่าไหร่ โดยอ้างอิงตามมาตรฐาน ACI 347 CODE ซึ่งมีสูตรคำนวณดังนี้ครับ
- P = แรงดันคอนกรีตทางด้านข้าง (หน่วย: $kg/m^2$)
- R = อัตราการเท หรือความสูงในการเทต่อชั่วโมง (หน่วย: เมตร/ชั่วโมง)
- T = อุณหภูมิของคอนกรีตขณะเท (หน่วย: องศาเซลเซียส °C)
💡 ตัวอย่างสถานการณ์หน้างานจริง:
สมมติว่าเราควบคุมการเทคอนกรีตที่อัตราความเร็ว R = 1.5 เมตร/ชั่วโมง ในสภาพอากาศเมืองไทยที่อุณหภูมิคอนกรีตประมาณ T = 35 °C
เมื่อแทนค่าในสูตร:
หมายความว่า แบบหล่อของเราจะต้องรับแรงดันด้านข้างสูงสุดถึง 2,982 กิโลกรัม ต่อตารางเมตร!
2. ตรวจสอบกำลังรับน้ำหนักของสปริงคลิป (SPRING CLIP SUCOOT)
เมื่อรู้แรงดันแล้ว เราต้องเลือกอุปกรณ์ที่รับแรงได้เหมาะสม สำหรับ (SPRING CLIP) SUCOOT (ใช้งานร่วมกับเหล็กเส้นกลมขนาด 9 mm.) มีคุณสมบัติทางวิศวกรรมที่มั่นใจได้ ดังนี้ครับ:
- Max Load (กำลังรับน้ำหนักสูงสุด): 2,400 kg
- Safety Factor (ค่าความปลอดภัย): 2.0
- Allowable Load (น้ำหนักที่ยอมให้รับจริง): 1,200 kg
3. คำนวณหาระยะห่างและการรับแรงจริง
หากหน้างานจัดระยะวางสปริงคลิปและเหล็กเส้นกลม (Iron Rod) ทั้งแนวตั้งและแนวนอนห่างกันทุกๆ 60 x 60 เซนติเมตร (0.6 x 0.6 เมตร) สปริงคลิป 1 ตัวจะต้องรับน้ำหนักจากพื้นที่คอนกรีตแผ่รอบตัวมันเท่ากับ:
พิจารณาความปลอดภัย:
เมื่อเปรียบเทียบค่า Allowable Load (1,200 kg) > แรงกระทำจริง (1,074 kg) ✅ สรุปผล: ผ่าน! ปลอดภัยใช้งานได้จริง
ดังนั้น การติดตั้งสปริงคลิปที่ระยะ @ 60x60 ซม. สามารถรองรับอัตราการเทคอนกรีตที่ 1.5 ม./ชม. ได้อย่างปลอดภัยหายห่วง ไม่ต้องคอยระแวงหน้างานครับ!
👨🔧 ปรึกษา ดร.อาร์ต ซูคูทไทย
Ⓜ️ โทร: 089-641-1766
🟢 Line ID: @sucoot
ซูคูทไทย — ปลอดภัย | งานไว | คุ้มค่ากว่า
FAQs
Q1: สปริงคลิป (Spring Clip) คืออะไร และทำหน้าที่อะไรในงานแบบหล่อ?
A: สปริงคลิป หรือที่ช่างเรียกติดปากว่า "ลิ่มล็อคเหล็กเส้น" คืออุปกรณ์ช่วยยึดรั้งไม้แบบหล่อคอนกรีต 2 ด้านเข้าหากัน โดยจะใช้งานร่วมกับเหล็กเส้นกลม (Round Bar) ขนาด 9 มม. เพื่อทำหน้าที่รับแรงดันแผ่ด้านข้างของคอนกรีต ไม่ให้แบบหล่อแบะหรือระเบิดออก
Q2: ทำไมต้องคำนึงถึง "อัตราการเท (R)" และ "อุณหภูมิ (T)" ในการคำนวณแรงดันคอนกรีต?
A: ยิ่งเทคอนกรีตเร็ว (R สูง) คอนกรีตด้านล่างจะยังไม่ทันเซ็ตตัว ทำให้เกิดแรงดันสะสมทางความสูงมากขึ้น ส่วนอุณหภูมิ (T) มีผลต่อการแข็งตัว หากอุณหภูมิต่ำ คอนกรีตจะเซ็ตตัวช้า ทำให้แรงดันด้านข้างคงอยู่นานและสูงกว่าการเทในสภาพอากาศร้อนนั่นเองครับ
Q3: หากหน้างานจำเป็นต้องเทคอนกรีตเร็วกว่า 1.5 เมตร/ชั่วโมง ต้องปรับปรุงการติดตั้งอย่างไร?
A: หากเพิ่มความเร็วในการเท แรงดัน $P$ จะสูงขึ้น วิธีแก้ไขคือต้องติดตั้งสปริงคลิปให้ถี่ขึ้น (ลดระยะห่างลงจาก 60 ซม.) หรือสลับไปใช้ระบบ Formwork Tie Rod ที่รับกำลังได้สูงขึ้น เพื่อให้สอดคล้องกับแรงดันที่เพิ่มขึ้นตามหลักวิศวกรรม
Q4: SPRING CLIP SUCOOT+ แตกต่างจากสปริงคลิปทั่วไปในท้องตลาดอย่างไร?
A: สปริงคลิปของ SUCOOT+ ผลิตจากวัสดุคุณภาพสูง ผ่านการทดสอบจากห้องปฏิบัติการที่ได้มาตรฐาน มั่นใจได้ในเรื่องกำลังรับน้ำหนักสูงสุด (Max Load) ที่ 2,400 kg และเรามีวิศวกรคอยให้คำแนะนำการคำนวณออกแบบ ทำให้หน้างานประหยัด ปลอดภัย และทำงานได้รวดเร็วขึ้น
Q5: เหล็กเส้นกลม 9 มม. ที่ใช้ร่วมกับสปริงคลิป สามารถนำกลับมาใช้ซ้ำได้ไหม?
A: ส่วนของเหล็กเส้นที่ฝังอยู่ในเนื้อคอนกรีตหลังเทเสร็จจะต้องตัดทิ้งและปล่อยฝังใน (ไม่สามารถดึงกลับมาใช้ซ้ำได้) แต่ตัว สปริงคลิป สามารถถอดปลดล็อค นำกลับมาหมุนเวียนใช้ซ้ำในหน้างานถัดไปได้เรื่อยๆ ครับ จึงคุ้มค่ากว่ามาก
หากวิศวกรหรือผู้รับเหมาท่านใด กำลังวางแผนงานแบบหล่อถังน้ำ แบบหล่อเสา หรือต้องการปรึกษาการออกแบบระบบค้ำยันและนั่งร้านลิ่มล็อคเพิ่มเติม... สามารถติดต่อทีมงานซูคูทไทยได้เลยครับ!
